Puede utilizar la herramienta Equidistanciar en superficie para equidistanciar las aristas del modelo 3D y las caras del modelo en un croquis 3D.
Anteriormente, se habían creado operaciones adicionales para equidistanciar una arista.
Para crear equidistancias de croquis en superficies de geometría 3D:
- Abrir un modelo 3D.
- Haga clic en Equidistanciar en superficie />(barra de herramientas Croquis) o .

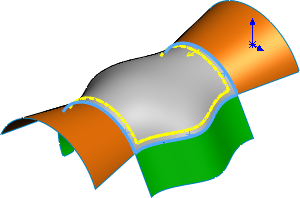

- En la zona de gráficos, seleccione la arista de Surface-Loft4 como se indica.
- En el PropertyManager:
- Establezca Equidistancia en 10.
- Seleccione Invertir.
La entidad se proyecta en la cara opuesta.
Solo puede utilizar Invertir cuando la arista seleccionada está conectada a caras que pertenecen al mismo sólido.
- Seleccione las aristas interiores de Surface-Loft5 y Surface-Loft3.
- Haga clic en .

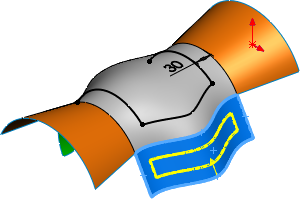

- Haga doble clic en el valor de la cota de las tres aristas y escriba 30 en el cuadro de valor de entrada de cota.
- Haga clic en Equidistanciar en superficie.
- En el PropertyManager:
- Haga clic en Surface-Loft5 en la zona de gráficos.
- Establezca Equidistancia en 20.
- Haga clic en .

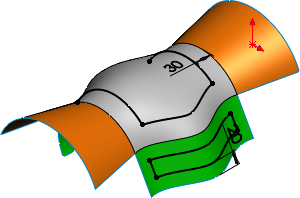

Todas las aristas de
Surface-Loft5 están equidistantes.
