Creación de instancias simétricas de componentes de ensamblaje

En los ensamblajes, al crear simetría de un componente, se agrega la simetría como otra instancia del componente, colocada de forma simétrica alrededor de un plano.

La creación de una instancia simétrica resulta muy útil para los componentes simétricos.

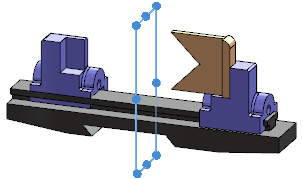

Antes de crear la simetría
Después de crear la simetría

Para crear una instancia simétrica y especificar su orientación:

  1. En un documento de ensamblaje abierto, haga clic en Simetría de componentes (barra de herramientas Ensamblaje) o en Insertar > Simetría de componentes.
  2. En el PropertyManager, en Selecciones:
    1. En Plano de simetría, seleccione un plano o una cara plana como la entidad con respecto a la que desea crear la simetría.
    2. En Componentes para aplicar simetría, seleccione uno o más componentes para aplicar simetría.
  3. Haga clic en Siguiente .
  4. En el Paso 2: En la página Configuración de la orientación del PropertyManager, en Orientación de componentes, seleccione un componente para el que desee agregar una instancia simétrica.
  5. En Tipo de simetría, haga clic en Centro de masa o Centro del cuadro delimitador.
    Por lo general, la colocación de los componentes simétricos en el centro del cuadro delimitador es preferible para los componentes asimétricos porque el cuadro delimitador no se ve afectado por las operaciones de los componentes.
  6. Haga clic en Reorientar y en para pasar por las cuatro orientaciones posibles.
  7. Haga clic en .
    El PropertyManager se cierra y se agregan al ensamblaje nuevas instancias de los componentes duplicadas alrededor del plano seleccionado. Se agrega una operación de Componente de simetría al gestor de diseño del FeatureManager.

Crear simetría de componentes asimétricos

En los ensamblajes, al crear simetría de un componente asimétrico, utilizar el cuadro delimitador para colocar el componente simétrico con respecto al plano de simetría ofrece mejores resultados que usar el centro de masa.

Cuando se crea una instancia simétrica de un componente asimétrico, ninguna de las orientaciones es una simetría real; todas son orientaciones invertidas. Si desea obtener una simetría real, cree una versión simétrica.
Instancia simétrica de un componente asimétrico
Versión simétrica de un componente asimétrico

Para crear una instancia simétrica de un componente asimétrico en un ensamblaje:

  1. Haga clic en Simetría de componentes (barra de herramientas Ensamblaje) o en Insertar > Simetría de componentes.
  2. En el PropertyManager, en Selecciones, seleccione el Plano de simetría y los Componentes para simetría y haga clic en Siguiente .
  3. En Tipo de simetría, seleccione una opción:
    Opción Descripción
    Centro del cuadro delimitador Posiciona la simetría para que el centro del cuadro delimitador de los componentes seleccionados cree una simetría alrededor del plano de simetría.
    Centro de masa Posiciona la simetría para que el centro de masa de los componentes seleccionados cree una simetría alrededor del plano de simetría.
  4. Haga clic en Reorientar y en para pasar por las cuatro orientaciones posibles.
  5. Haga clic en .
    Se agrega al ensamblaje una nueva instancia del componente asimétrico, alrededor del plano seleccionado.
