Editar una calcomanía

Puede editar una calcomanía en el PropertyManager Calcomanías o directamente en la zona de gráficos.

  • Para mostrar el PropertyManager Calcomanías:
    • Aplique una calcomanía.
    • En el DisplayManager, haga clic en Ver calcomanías , haga clic con el botón derecho en una calcomanía y seleccione Editar calcomanía.
    • Haga clic con el botón derecho del ratón en la calcomanía en la pieza, haga clic en Apariencias Appearances.gify seleccione la calcomanía.
  • Para manipular una calcomanía en la zona de gráficos:
    • Muévala arrastrando el cursor a cualquier lugar dentro del marco, excepto sobre el asa de rotación.
    • Ajuste su tamaño arrastrando las asas que aparecen en las esquinas y lados del marco.

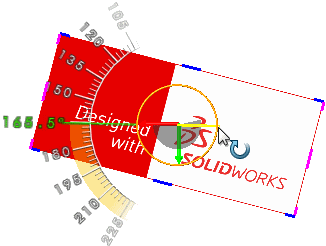

    • Gírela haciendo clic en el anillo en el centro de la calcomanía para mostrar un transportador en pantalla que muestra el ángulo de la calcomanía. Arrastre el transportador para cambiar el ángulo de la calcomanía.

    El eje de referencia de la calcomanía permanece en el origen original de la calcomanía, aun si se la mueve. El asa de rotación se mueve con el centro de la calcomanía.

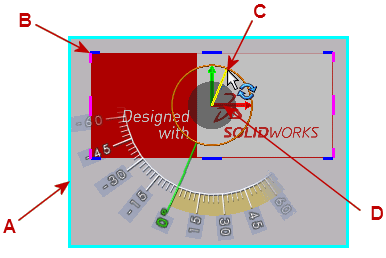

    A Cara seleccionada
    T Marco de calcomanía
    C Asa de rotación y transportador
    D Eje de referencia de la calcomanía
