Extrusión de contornos de croquis sombreados

Para extruir contornos de croquis sombreados:

  1. En el modo de croquis, haga clic en Contornos de croquis sombreados (en barra de herramientas Croquis) o Herramientas > Configuraciones de croquis > Contornos de croquis sombreados .
    Utilice Contornos de croquis sombreados para desactivar la herramienta.
  2. Cree un croquis que tenga varios subcontornos.

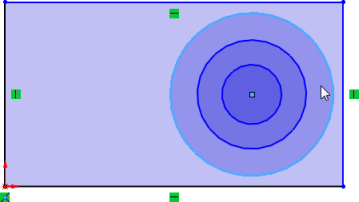

  3. Haga clic en cualquier subcontorno de la entidad de croquis y arrástrelo.
    Se mueve toda la entidad de croquis.

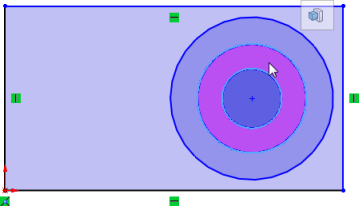

  4. Presione la tecla Alt y haga clic en una zona sombreada.
    La herramienta Extruir saliente/base aparece en la barra de herramientas contextual.
  5. Haga clic en Extruir saliente/base.
  6. Establezca las opciones en el PropertyManager y haga clic en .
    La zona sombreada se extruye.
