Crear bloques

Se puede crear un bloque a partir de una sola entidad de croquis o a partir de una combinación de varias entidades.

Para crear bloques:

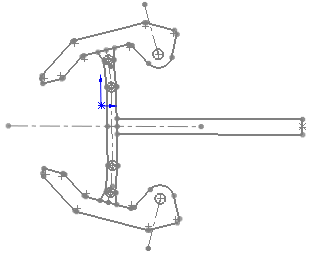

  1. Cree un croquis.
  2. Haga clic en Crear bloque Tool_Make_Block_Block.gif (barra de herramientas Bloques) o en Herramientas > Bloque > Crear.
    Las herramientas de bloque también están disponibles haciendo clic con el botón derecho del ratón en Bloque FM_block_sketch.gif en el gestor de diseño del FeatureManager.

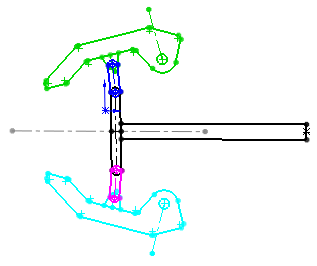

  3. Seleccione las entidades de croquis que desea convertir en bloque para Entidades de bloque.
  4. Haga clic en PM_OK.gif.
  5. Repita los pasos del 2 al 4 para cada entidad de croquis restante.

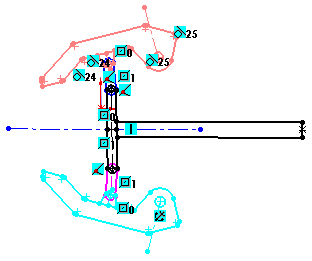

  6. Con el croquis en modo de edición, agregue las relaciones necesarias.
  7. Guarde la pieza.
    Al crear un bloque puede especificar un Punto de inserción que se utilizará al insertar el bloque.
