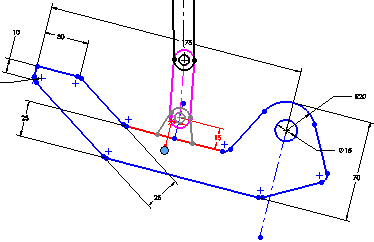

Crear bloques anidados

Los bloques anidados son aquellos que se encuentran dentro de bloques y que ofrecen las mismas posibilidades que bloques comunes.

Se pueden crear bloques anidados al editar un bloque existente y:
  • Croquizar nuevas entidades
  • Seleccionar entidades existentes

Para crear bloques anidados:

  1. Haga clic con el botón derecho del ratón en un Bloque FM_block_sketch.gif en el gestor de diseño del FeatureManager y seleccione Editar bloque.
  2. Croquice o seleccione las entidades que desea agregar como bloques anidados al bloque que está editando.
  3. Agregue todas las relaciones necesarias.
  4. Haga clic en Crear bloque Tool_Make_Block_Block.gif (barra de herramientas Bloques) o en Herramientas > Bloques > Crear para enumerar las entidades de croquis en el PropertyManager bajo Entidades de bloque.
  5. Haga clic en PM_OK.gif y después en Reconstruir tool_Rebuild_Standard.gif, y note los bloques anidados en el gestor de diseño de FeatureManager.
