Creación de versiones simétricas de componentes de un ensamblaje

En los ensamblajes, al crear simetría de un componente, se puede crear una versión simétrica de este, colocada de forma simétrica alrededor de un plano.

Crear una versión simétrica genera una simetría real de componentes asimétricos. Puede guardar la versión simétrica en un nuevo archivo o como una configuración derivada en el archivo de componente a repetir.

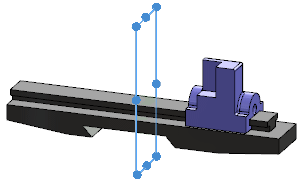

Antes de crear la simetría

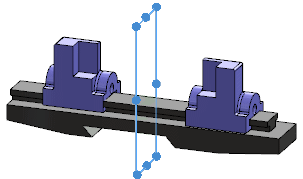

Después de crear la simetría

Para crear una versión simétrica:

  1. En un documento de ensamblaje abierto, haga clic en Matriz de componente lineal > Simetría de componentes (barra de herramientas Ensamblaje) o en Insertar > Simetría de componentes .
  2. En el Paso 1: Página Selecciones del PropertyManager:
    1. En Plano de simetría, seleccione un plano o una cara plana con respecto a la que desea crear la simetría.
    2. En Componentes para aplicar simetría, seleccione uno o más componentes.
    3. Haga clic en Siguiente.
  3. En la página Paso 2: Configuración de la orientación del PropertyManager:
    1. En Orientación de componentes, seleccione un componente para el que desee crear una versión simétrica.
    2. Haga clic en Crear versión simétrica.
      También puede mantener la tecla Ctrl presionada y hacer clic en los elementos de la lista para designar los componentes a los que se aplicará simetría.
      El icono aparece junto al componente para indicar que se está creando una versión simétrica.
      Al crear la simetría de un subensamblaje, puede especificar la copia de alguno de sus componentes y crear versiones simétricas para otros. Seleccione el subensamblaje y haga clic en . Luego seleccione los componentes que desea copiar y haga clic en para borrar el icono . Por ejemplo, se crearán versiones simétricas para este subensamblaje y dos de sus componentes. Se creará una copia para el componente intermedio.

    3. Si está creando una versión simétrica de un subensamblaje flexible y desea que el movimiento se sincronice entre la versión simétrica y el subensamblaje a repetir, seleccione Sincronizar el movimiento de componentes de subensamblaje flexibles.
      Una superposición de bloqueo indica que la versión simétrica está sincronizada con el subensamblaje flexible a repetir.
    4. Haga clic en Siguiente.
  4. En el Paso 3: Página Versión simétrica del PropertyManager:
    1. Seleccione un formato para guardar todos los componentes enumerados:
      • Crear nueva configuración derivada en archivos existentes
      • Crear nuevos archivos
    2. Especifique una convención de nomenclatura para el nuevo archivo o la nueva configuración.
      Puede agregar un prefijo o un sufijo al nombre original, o bien puede especificar un nombre personalizado. Si está creando nuevos archivos, puede seleccionar un archivo existente para reemplazarlo con un nuevo archivo de componente de versión simétrica.
      Si está creando nuevos archivos, también puede hacer lo siguiente:
      • Romper las referencias entre el nuevo archivo de componente de versión simétrica y el archivo de componente a repetir, de modo que los cambios realizados en el componente a repetir no se propaguen a la versión simétrica.
      • Guardar los nuevos archivos en una carpeta que especifique, en lugar de hacerlo en la misma carpeta que los archivos originales.
    3. Haga clic en Siguiente.
  5. En la última página del PropertyManager:
    1. En Transferir, seleccione cualquier combinación de elementos de los componentes a repetir que desea incluir en las versiones simétricas.
    2. Haga clic en .
    El PropertyManager se cierra y se crean versiones simétricas. Se agrega una operación de Componente de simetría al gestor de diseño del FeatureManager.
