Simetría de operaciones de chapa metálica

Puede aplicar simetría a operaciones de chapa metálica seleccionadas con respecto a un plano en el centro de una pieza de chapa metálica existente.

Las operaciones de chapa metálica a las que puede aplicar simetría incluyen:
  • Brida de arista Tool_Edge_Flange_Sheet_Metal.gif
  • Caras a inglete Tool_Miter_Flange_Sheet_Metal.gif
  • Dobladillo Tool_Hem_Sheet_Metal.gif
  • Brida base/Pestaña Tool_Base_Flange_Tab_Sheet_Metal.gif
  • Esquina cerrada Tool_Closed_Corner_Sheet_Metal.gif
El plano utilizado para hacer simetría de la operación de chapa metálica debe estar centrado entre las aristas de la brida base.

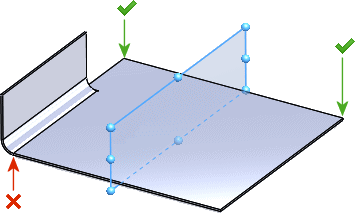

Centre el plano para crear simetría con respecto a la brida de arista entre las dos aristas de la brida base (flechas verdes). No seleccione la arista creada por la brida de arista como una de las dos aristas (flecha roja).

Para crear una simetría de una operación de chapa metálica:

  1. Cree una operación de chapa metálica.
    Cree y acote el croquis de manera que le permita utilizar un plano existente para aplicar simetría a la operación de chapa metálica.
  2. Cree un plano centrado entre las dos aristas de la brida base.
  3. Haga clic en una de las siguientes operaciones de chapa metálica en la barra de herramientas Chapa metálica o haga clic en Insertar > Chapa metálica:
    • Brida de arista Tool_Edge_Flange_Sheet_Metal.gif
    • Caras a inglete Tool_Miter_Flange_Sheet_Metal.gif
    • Dobladillo Tool_Hem_Sheet_Metal.gif
    • Brida base/Pestaña Tool_Base_Flange_Tab_Sheet_Metal.gif
    • Esquina cerrada Tool_Closed_Corner_Sheet_Metal.gif
  4. Haga clic en Simetría Tool_Mirror_Features.gif en la barra de herramientas Operaciones o en Insertar > Matriz/Simetría > Simetría.
  5. En el PropertyManager:
    1. Bajo Simetría de cara/plano, seleccione el plano centrado entre las dos aristas de la brida base para Simetría de cara/plano PM_plane.gif.
    2. Bajo Operaciones para hacer simetría, seleccione la operación de chapa metálica para Operaciones para hacer simetría .
  6. Haga clic en .
