Uso de la herramienta Buscar otro material similar

Puede usar la herramienta Buscar otro material similar para realizar búsquedas materiales como "mostrar todos los materiales con una mayor resistencia pero una menor densidad" o "mostrar materiales similares que tengan un módulo cortante mayor"

Puede utilizar la herramienta Buscar otro material similar al utilizar Sustainability para definir el material de una pieza o editar el de un componente seleccionado en un ensamblaje completamente definido.

  1. En el Panel de tareas de Sustainability, en Material, haga clic en Buscar similar.
    Aparece el cuadro de diálogo Buscar otro material similar con las propiedades del material original en la fila superior.

    Las propiedades mostradas dependen del material.

  2. En la sección central, introduzca los criterios de búsqueda para los materiales similares.

    Por ejemplo, para Densidad, seleccione < en Condición para buscar materiales similares con una densidad menor que el material original.
    Para cambiar los criterios de búsqueda, haga clic en Editar y modifique la configuración.
  3. Haga clic en Buscar similar al lado de los criterios de búsqueda.

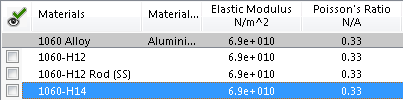

    Se enumeran materiales similares con sus propiedades según su configuración. El orden depende de los criterios seleccionados y los elementos se clasifican por orden de proximidad al valor de destino.
    Para filtrar la lista, seleccione la casilla de verificación a la izquierda de la lista Materiales y haga clic en Mostrar sólo seleccionados .
  4. Haga clic en cualquier lugar de las filas de materiales similares para ver su impacto medioambiental comparado con el material original.

    En el panel del cuadro de diálogo Impacto medioambiental, la barra Seleccionado para cada área de impacto indica si el material tiene un impacto medioambiental mayor Sustain_RedBar.gif o menor Sustain_GreenBar.gif que el material Original. Así mismo, se actualizan los gráficos circulares.

    Debajo de los gráficos circulares, las barras Seleccionado / Original indican el cambio en Impacto financiero del material.

  5. Utilice las listas desplegables situadas a la derecha de los gráficos circulares si desea modificar el proceso de fabricación o cambiar las Unidades que se muestran.
  6. Cuando decida qué material va a utilizar, haga clic en Aceptar.
    El material seleccionado completa la sección Material del Panel de tareas de Sustainability y el cuadro de diálogo se cierra.
