Puede agregar relaciones de continuidad para la tangencia o curvatura igual en ciertas entidades de croquis tan pronto como se terminan de crear en geometría existente.
Las relaciones de continuidad se agregan cuando se selecciona un punto final compartido entre dos entidades que utilizan la barra de herramientas emergente Restricción. La barra de herramientas aparece cuando las siguientes entidades de croquis terminan en:
- Una línea y un arco
- Una spline de estilo y una spline
- Aristas de modelo
- Entidades cónicas, de parábola y elipse parcial
Para aplicar relaciones de continuidad:
- Abra un croquis nuevo. Utilice la herramienta Arco 3 puntos
para croquizar un arco.

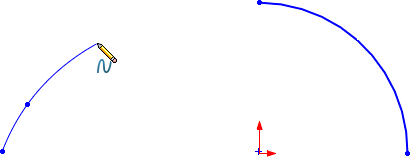

- Haga clic en Spline
(barra de herramientas Croquis) o en . Cree un croquis de una spline a cierta distancia del arco.

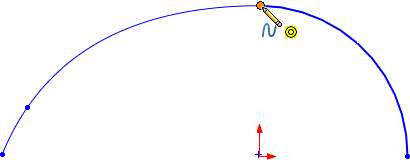

- Enganche la spline al punto final del arco y haga doble clic para finalizar la spline.

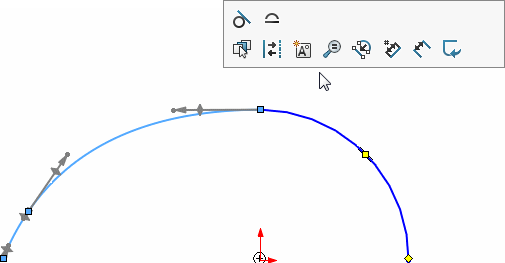

Aparecerá la barra de herramientas emergente Restricción.

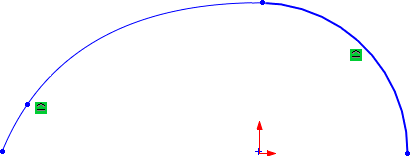

- Haga clic en Tangente
o en Hacer curvatura igual de larga
en la barra de herramientas emergente.
