Utilice el menú contextual para modificar la orientación de la cota.
Haga clic con el botón derecho del ratón en la cota, escoja Seleccionar vista de anotaciones y seleccione una vista nueva en el menú contextual.
Opciones:
- Una vista de anotación especificada.
- Elementos no asignados. Consulte Anotaciones 3D.
- Por selección (para tolerancias geométricas asociadas a superficies planas o de contorno). Visualiza el PropertyManager Orientar anotación. Seleccione un plano o cara plana y haga clic en
.

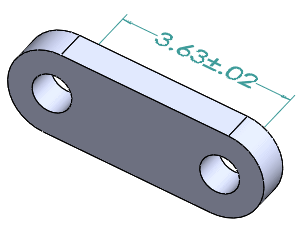

En este ejemplo, se selecciona
Frontal en el menú contextual para colocar la cota en la vista de anotación Frontal.
Debe tener la posibilidad de orientar la cota en posición paralela al plano correspondiente.
También puede utilizar Editar vista de anotaciones para mover anotaciones de diferentes planos y orientaciones a una vista de anotación única.
