Creación de un barrido bidireccional

Puede crear barridos para un perfil de ruta media en cualquier dirección o en la ruta completa mediante Bidireccional.

También puede controlar el valor de torsión del trayecto de forma independiente para cada dirección del barrido y aplicar el valor de torsión a toda la longitud. Sin embargo, no se pueden utilizar curvas guía ni configurar la tangencia inicial y final para un barrido bidireccional.

La opción bidireccional está disponible para saliente/base barrido, corte barrido (excepto para los cortes barridos que utilizan la opción Barrido sólido) y para las partes con superficie barrida. También se encuentra disponible para ensamblajes con corte barrido.

Para crear un barrido bidireccional:

  1. En una pieza, haga clic en Insertar > Saliente/Base > Barrido.

  2. En el PropertyManager, en Perfil y trayecto, haga clic en Perfil de croquis y realice lo siguiente:
    1. En el gestor de diseño del FeatureManager desplegable, seleccione Croquis8 para Perfil y seleccione Hélice/Espiral para Ruta.
    2. Haga clic en Dirección 1 y Dirección 2 para activar o desactivar la dirección del barrido.

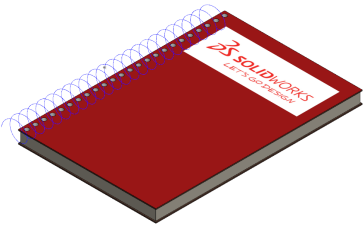

      Dirección 1 Dirección 2
    3. Haga clic en Bidireccional .
      El barrido se ejecuta en ambas direcciones.

  3. En Opciones, haga lo siguiente:

    1. Para Orientación de perfil, haga clic en Seguir trayecto.
    2. Para Torsión de perfil, haga clic en Natural.
      Puede especificar la torsión para cada extremo del barrido de forma independiente y aplicar el ángulo de torsión a toda la ruta.
      Vista preliminar y Fusionar resultado están seleccionados de forma predeterminada.
  4. Haga clic en .
