Creación de croquis completamente definidos en dibujos importados

Puede establecer relaciones en las entidades de croquis de un dibujo de archivo .DXF o .DWG importado e insuficientemente definido.

Para definir croquis completamente en dibujos importados:

  1. Importe un croquis desde un dibujo de archivo .DXF o .DWG.
  2. Haga clic en Herramientas > Cotas > Definir croquis completamente.
  3. Establezca opciones en el PropertyManager Definir croquis completamente y haga clic en PM_OK.gif.
    Dibujo de archivo .DWG importado antes de aplicar Definir croquis completamente:

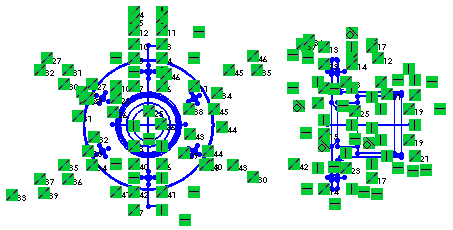

    Definir croquis completamente agregó 99 relaciones al dibujo:
    Detalle de algunas de las 99 relaciones entre entidades:
