La herramienta de diagnóstico Zona activa de tensión detecta las regiones del modelo donde los gradientes de tensión entre elementos adyacentes son muy altos. En ciertos casos, estos gradientes de tensión alta se pueden atribuir a las singularidades de tensión.
La funcionalidad Zona activa de tensión solo está disponible con estudios estáticos lineales que utilizan elementos de malla sólida y de vaciado.
La herramienta de diagnóstico de la zona activa de tensión le puede ayudar a identificar las regiones del modelo susceptibles de contener singularidades de tensión, ya que detectan gradientes de tensión alta irregulares entre elementos adyacentes.
El concepto de singularidad de tensión existe como análisis digital. No tiene un significado físico porque no hay tensiones infinitas en un punto particular.
La herramienta de diagnóstico de la zona activa de tensión detecta singularidades de la tensión de un modelo en estos casos:
- Cerca de aristas geométricas vivas y esquinas reentrantes internas en sólidos y sólidos de vaciado.
 |
 |

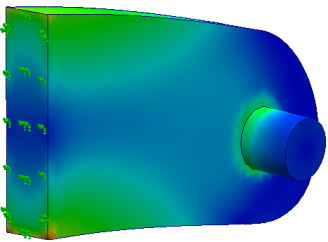

| (a) Singularidades de la tensión detectadas en aristas vivas donde no se aplican redondeos. El ángulo entre los planos geométricos de las aristas vivas habituales oscila entre 0° y 180°. |
(b) La herramienta de diagnóstico de la zona activa de tensión detecta singularidades de la tensión en las esquinas internas rodeadas en verde. Estas esquinas se encuentran en ángulos que oscilan entre 0° y 180°. |
- En regiones donde las condiciones de contorno aplicadas restringen la libre expansión (o contracción) del sólido bajo el entorno de carga. Recuerde que en el mundo real no hay sujeciones ni soportes "infinitamente rígidos".
- En aristas geométricas de los sólidos donde se aplican cargas/sujeciones o donde se producen transiciones bruscas de las condiciones de contorno (de muy rígidas a flexibles).
- Alrededor de los vértices donde se aplican cargas de puntos y sujeciones de puntos (en sólidos o vaciados).
Las zonas activas de tensión no se detectan en áreas de contacto ni en caras en las que se aplican sujeciones rígidas.
Para abrir el diagnóstico Zona activa de tensión:
- Haga clic con el botón derecho del ratón en la carpeta Resultados
y, a continuación, haga clic en Diagnóstico de zona activa de tensión.
| |
Factor de sensibilidad |
Filtra los elementos que participan en el diagnóstico de la zona activa de tensión basándose en la magnitud de la deformación unitaria equivalente con respecto a la máxima deformación unitaria equivalente para cada sólido. Un factor de sensibilidad mayor incluye más elementos con una alta deformación unitaria y puede detectar varias zonas activas de tensión en múltiples sólidos (en detrimento de un tiempo de procesamiento mayor).
Por ejemplo, para un factor de sensibilidad del 60 %, la herramienta incluye elementos que se encuentran entre el primer 60 % de las deformaciones unitarias equivalentes más altas de cada sólido.
|
| |
Valores en los nodos |
Cuando se seleccionan, puede ver las zonas activas de tensión en trazados de contorno de tensión de von Mises en elementos o nodos. Los trazados en elementos muestran un valor de tensión para cada elemento. Los trazados en nodos muestran un valor de tensión para cada nodo. |
| |
Ejecutar diagnóstico de zona activa de tensión |
Ejecuta la herramienta de diagnóstico de zonas activas de tensión. Si se detectan zonas activas de tensión, en el siguiente paso puede ver un trazado de contorno de von Mises con las zonas activas en color gris. Puede seleccionar un color distinto al gris predeterminado para renderizar las zonas activas de tensión en . No se puede modificar el valor de umbral máximo de tensión que se muestra en el gráfico de un trazado de Zona activa de tensión. Las regiones del modelo con valores de tensión superiores al valor de umbral máximo de tensión se resaltan en gris y el solver las marca como zonas activas de tensión.
|
| |
Mostrar/ocultar zonas activas de tensión |
Activa o desactiva la visibilidad de las zonas activas de tensión en el trazado de contorno de von Mises. |
| |
Aislar zonas activas de tensión |
Solo renderiza las zonas activas de tensión en el modelo que se muestra en modo transparente. En la leyenda del trazado, puede ver el factor de sensibilidad que se considera en el análisis, el número de elementos marcados como zonas activas de tensión y el porcentaje de elementos marcados como zonas activas de tensión.
|
 |
| Las zonas activas de tensión se detectan y se resaltan en color gris. Las anotaciones sobre elementos que se hayan identificado muestran la cadena Zona activa de tensión de Valor. |
