SOLIDWORKS orijiniyle modellenmemiş bir bileşene SOLIDWORKS kullanıcı tanımlı bir koordinat sistemi ekleyebilirsiniz. Bu tür bileşenleri, bir üreticinin web sitesinden veya başka CAD sistemlerinden edinebilirsiniz.
CircuitWorks, montajı CircuitWorks'e verdiğinizde kullanıcı tanımlı koordinat sistemini, ECAD orijini olarak atar.
Bileşenleri bir kullanıcı tanımlı koordinat sistemi olmadan bir CircuitWorks montajına eklerseniz CircuitWorks, SOLIDWORKS orijinini ECAD orijini olarak atar.
Bir bileşene kendi koordinatlarınızı eklemek için SOLIDWORKS Yardım'a bakın: Koordinat Sistemleri.
Bileşeni CircuitWorks Kitaplığına eklemeden önce kullanıcı tanımlı koordinat sistemini CWX olarak adlandırdığınızda, CircuitWorks kullanıcı tanımlı koordinat sistemini ECAD orijini olarak atar ve bir devre kartı montajına eklediğiniz bileşenleri doğru şekilde konumlandırır.
CircuitWorks kullanıcı tanımlı bir koordinat sisteminin pozitif Z yönünü bir devre kartı montajına dik olarak yorumlar. XY düzlemi kartın yüzeyini temsil eder ve X ve Y yönleri bileşenin montaja ekleneceği açıyı kontrol eder.
ECAD orijinini temsil eden kullanıcı tanımlı koordinat sistemine CWX'den farklı bir ad atamak için öğesine tıklayın, SOLIDWORKS Verme'yi seçin ve Bileşenleri bu koordinat sistemine dayalı olarak al ve ver seçeneğini değiştirin.
Örnek: Koordinatlar Tanımlanarak ve Tanımlanmadan LED Oryantasyonu

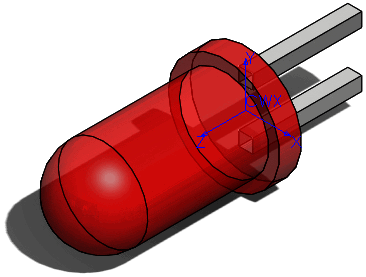

| Dışarıda üretilmiş bir LED'in koordinatları Z yönünü LED'in tabanına paralel ayarlar. |
|
|

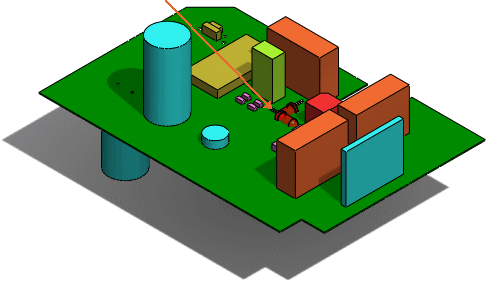

| LED'i CircuitWorks Kitaplığına CWX adlı bir koordinat sistemi tanımlamadan eklersiniz. LED bileşenlerini CircuitWorks'te oluşturduktan sonra kart montajına eklediğinizde LED'ler yatay olur. |
|
|
| Bileşeni CircuitWorks Kitaplığına eklemeden önce LED bileşenine SOLIDWORKS'te CWX adlı bir koordinat sistemi ekleyin. |
|
|

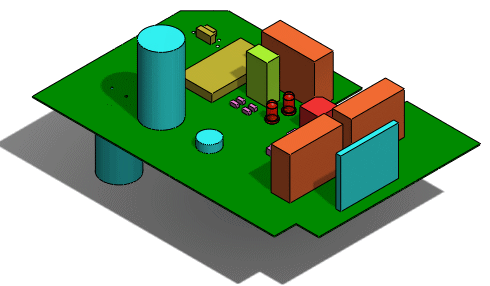

| LED'leri kart montajına eklediğinizde LED'ler uygun olarak yönlendirilir. |
|
