CircuitWorks Uygulaması

SOLIDWORKS'te bir ECAD dosyası açtığınızda CircuitWorks uygulaması görünür. Bu arayüzü kullanarak ECAD dosyalarını açabilir, karşılaştırabilir ve kaydedebilir, karmaşıklığı azaltmak için unsurları filtreleyebilir, ECAD özelliklerini değiştirebilir ve SOLIDWORKS parça ve montaj modelleri oluşturabilirsiniz.

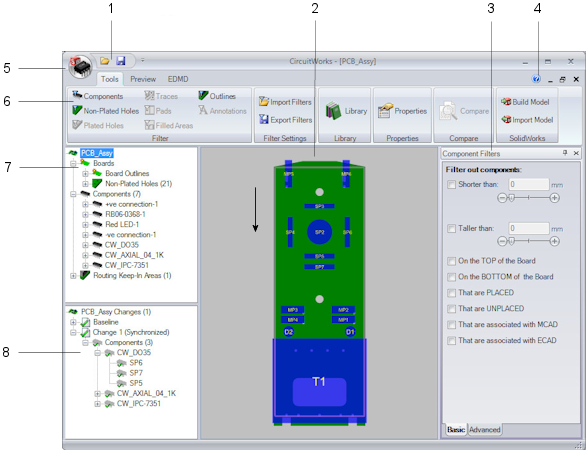

1 QuickAccess Araç Çubuğu 5 Uygulama Menüsü
2 Önizleme resmi 6 Araç Çubuğu
3 Dosya veya Özellikler Paneli 7 Ağaç Görünümü
4 Sekme Düzeyinde Yardım 8 CircuitWorks Değişiklik Ağacı (ProStep EDMD)

İçindekiler

  • Uygulama Menüsü

    ECAD dosyalarını açmak ve kaydetmek, önizleme resmini basmak, CircuitWorks seçeneklerine erişmek ve CircuitWorks'ten çıkmak için CircuitWorks uygulama menüsünü kullanabilirsiniz.

  • Hızlı Erişim Araç Çubuğu

    En çok kullandığınız CircuitWorks komutlarına erişmek için Hızlı Erişim araç çubuğunu kullanabilirsiniz.

  • Araç Çubuğu

    CircuitWorks araç çubuğunu (şerit olarak da bilinir) kullanarak CircuitWorks araç ve komutlarına erişebilirsiniz. Karşılık gelen komutları görüntülemek için Araçlar, Önizleme veya EDMD sekmesine tıklayın.

  • Ağaç Görünümü

    CircuitWorks ağaç görünümü ECAD verilerinin hiyerarşik bir gösterimidir.

  • Önizleme Resmi

    CircuitWorks önizleme resmi ECAD verilerinin grafik bir temsilidir.

  • Filtre veya Özellikler Paneli

    CircuitWorks uygulamasının sağ yanındaki panel, öğe özelliklerini görüntülediğinizde veya bir filtre aracı kullandığınızda görünür.

  • Yakınlaştırma ve Çoklu Seçim

    CircuitWorks ağacında birden çok öğe seçebilir ve ortak özellikleri görüntüleyebilir veya düzenleyebilirsiniz. CircuitWorks önizleme alanına sağ tıklayarak yakınlaştırma ve görüntüleme seçeneklerine de erişebilirsiniz.
