Grafik Alanı

Grafik alanı şunları görüntüler:
  • Mesh kontrollerinin yanı sıra belirli yükler ve sınır koşulları için bilgiler.
  • Gerilimi, gerinimi, deformasyonu, rezonans frekanslarını vb. gösteren grafikler. Birden çok sonucu eşzamanlı olarak görüntülemek için grafik alanını bölebilirsiniz.
  • Yükleri, fikstürleri, bağlantıları ve mesh kontrollerini gösteren semboller.

Bilgiler

Bilgiler, belli araçları kullandığınızda grafik alanında görünen metin içeren kutulardır. Bilgileri sürükleyerek istediğiniz şekilde konumlandırabilirsiniz. Yük veya sınır koşulunun etkisini değiştirmek için bilgilerde gösterilen değerleri düzenleyebilirsiniz.

Aşağıdaki resimde bir bilgi görülmektedir. Kuvveti değiştirmek için 250 değerini düzenleyebilirsiniz.

Semboller

Bir yük, fikstür veya başka bir kontrol eklediğinizde, yazılım modele semboller ekler. Bu kontrolün PropertyManager'ına erişmek için bu sembollere çift tıklayabilirsiniz. Aşağıdaki resim bir elastik destek bağlantı elemanının sembolünü vurgulamaktadır. Resim ayrıca bir kuvvet ve cıvata bağlantı elemanının sembollerini göstermektedir.

Simulation etüt ağacında kontrole sağ tıklayarak sembolleri grafik alanında gizleyebilir veya gösterebilirsiniz. Tüm yükleri, fikstürleri veya bağlantıları tek bir işlemde gizlemek için sırasıyla Dış Yükler , Fikstürler veya Bağlantılar öğesine sağ tıklayın ve Tümünü Gizle'yi seçin.

Tüm Simülasyon sembollerini bir defada gizlemek veya göstermek için aşağıdakilerden birini yapın:

  • Öğeleri Gizle/Göster (Heads-Up Görünümü araç çubuğu) öğesine tıklayın ve Simulation Sembollerini Göster tool_heads-up-view_sim_symbols.gif öğesini seçin veya işaretini kaldırın.
  • Görünüm > Simulation Sembolleri öğesine tıklayın.

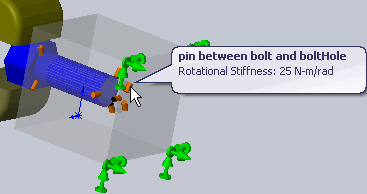

İşaretçiyi Simulation sembollerinin üzerine getirdiğinizde, yazılım unsurun bilgilerini görüntüler.
