Gerilim Sıcak Noktası tanılama aracı, modelin bitişik elemanlar arasında gerilim gradyanının çok yüksek olduğu bölgelerini tespit eder. Bazı durumlarda bu yüksek gerilim gradyanları gerilim tekillikleriyle ilişkilendirilebilir.
Gerilim Sıcak Noktası işlevi, yalnızca katı ve kabuk mesh elemanları kullanan doğrusal statik etütlerle birlikte kullanılabilir.
Gerilim sıcak noktası tanılama aracı, bitişik elemanlar arasındaki düzensiz yüksek gerilim gradyanlarını tespit ederek modelin gerilim tekilliklerine meyilli bölgelerini belirler.
Gerilim tekilliği konsepti sayısal analizde bulunur ve tekil noktada sınırsız gerilim olmadığından fiziksel bir anlamı yoktur.
Gerilim sıcak noktası tanılama aracı, şu durumlarda bir modeldeki gerilim tekilliklerini tespit eder:
- Katı ve kabuk gövdelerindeki yakın keskin geometrik kenarlar ve dahili girinti köşeleri.
 |
 |
| (a) Hiçbir yuvarlamanın uygulanmadığı keskin kenarlarda tespit edilen gerilim tekillikleri. 0º - 180º aralığındaki birbirine teğet olan keskin kenarlarda bulunan geometrik düzlemler arasındaki açı. |
(b) Gerilim sıcak noktası tanılama aracı, yeşille çevrilmiş iç köşelerdeki gerilim tekilliklerini tespit eder. Bu köşeler, 0º - 180º aralığındaki açılarda bulunur. |
- Uygulanan sınır koşullarının gövdenin yükleme ortamında serbest şekilde genişlemesini (veya temas etmesini) kısıtladığı bölgelerde. Gerçek dünya koşullarında "sonsuz katı" desteklerinin veya fikstürlerinin olmadığını unutmayın.
- Sınır koşullarının ani geçişlerinin gerçekleştiği (çok sertten esneğe doğru) veya yükler/fikstürlerin uygulandığı katıların geometrik kenarlarında.
- Nokta yüklerinin ve nokta fikstürlerinin uygulandığı (katılar veya kabuklarda) tepe noktaları çevresinde.
Gerilim sıcak noktaları, sert fikstürlerin uygulandığı yüzlerde ve temas alanlarında algılanmaz.
Gerilim Sıcak Noktası tanılamasını açmak için:
- Sonuçlar
klasörüne sağ tıklayın ve Gerilim Sıcak Noktası Tanılamaları'na tıklayın.
| |
Hassasiyet Faktörü |
Her gövde için maksimum eş gerinime göreli olarak eş gerinim büyüklüğüne göre gerilim sıcak noktası tanılamasına katılan elemanları filtreler. Daha yüksek hassasiyet faktörü, yüksek gerinimli daha fazla eleman içerir ve birden çok gövdede birden çok gerilim sıcak noktası alanı tespit edebilir (daha uzun hesaplama süresi gerekir).
Örneğin, araç %60 değerinde hassasiyet faktörüne karşılık olarak her gövde için en yüksek eş gerinim değeri içindeki elemanların en üstteki %60'ını dahil eder.
|
| |
Düğüm Değerleri |
Gerilim sıcak noktalarını, seçildiklerinde düğüm veya eleman Von Mises gerilimlerinin kontur grafikleri üzerinde görüntüleyebilirsiniz. Eleman grafikleri her elaman için bir gerilim değeri görüntüler. Düğüm grafikleri her düğüm için bir gerilim değeri görüntüler. |
| |
Gerilim Sıcak Noktası Tanılamasını Çalıştır |

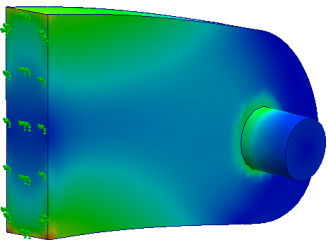

Gerilim sıcak noktası tanılama aracını çalıştırır. Gerilim sıcak noktaları tespit edilirse sonraki adımda sıcak nokta alanları gri olarak renklendirilmiş bir von Mises kontur grafiği görüntüleyebilirsiniz.
seçeneğini kullanarak gerilim sıcak noktalarını işlemek için varsayılan gri renk dışında bir renk seçebilirsiniz. Bir Gerilim Sıcak Noktası grafiğinin göstergesinde gösterilen maksimum eşik gerilim değerini değiştiremezsiniz. Maksimum eşik gerilim değerinden yüksek gerilim değerlerine sahip model bölgeleri gri renkte vurgulanır ve çözümleyici tarafından gerilim sıcak noktaları olarak işaretlenir.
|
| |
Gerilim Sıcak Noktalarını Göster/Gizle |
Von Mises kontur grafiği üzerinde gerilim sıcak noktalarının görünürlüğünü açıp kapatır. |
| |
Gerilim Sıcak Noktalarını İzole Et |
Yalnızca model üzerinde şeffaf modda gösterilen gerilim sıcak noktalarını işler. Grafik göstergesinde analiz için düşünülen hassasiyet faktörünü, gerilim sıcak noktası olarak işaretlenen eleman sayısını ve gerilim sıcak noktası olarak işaretlenen elemanların yüzdesini görüntüleyebilirsiniz.
|
 |
| Gerilim sıcak noktaları tespit edilir ve gri renkte vurgulanır. Elemanlar üzerindeki inceleme detaylandırmaları Değer için Gerilim Sıcak Noktası dizesini görüntüler. |
