Geometrik Tolerans Özellikleri

Bir geometrik tolerans sembolü oluştururken aşağıdaki özellikleri belirleyin.

Geometrik belge özelliklerini ayarlamak için aşağıdakilerden birini yapın:

  • Parçalar için Geometrik Tolerans (DimXpert araç çubuğu) veya Araçlar > DimXpert > Geometrik Tolerans öğesine tıklayın.
  • Teknik resimler için Geometrik Tolerans Tool_Geometric_Tolerance_Annotation.gif (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Geometrik Tolerans öğesine tıklayın.

Symbol

Bir sembol seçin.


gtol_straightness.gif gtol_flatness.gif gtol_circularity.gif gtol_cylindricity.gif gtol_profile_of_line.gif
Düzlük Flatness Dairesellik Cylindricity Çizgi Profili
gtol_profile_of_surface.gif gtol_parallel.gif gtol_perpendicular2.gif gtol_angularity.gif gtol_circular_runout.gif
Yüzey Profili paralel Dik açılı Angularity Dairesel Gezinti Boşluğu
gtol_total_runout.gif gtol_position.gif gtol_concentricity.gif gtol_symmetry.gif
Toplam Gezinti Boşluğu Konum Eş Merkezlilik Simetrik Yap Yok

Malzeme Koşulları

Bir malzeme koşulu seçin. Bir malzeme koşulu eklemek için imlecin Tolerans veya Birincil, İkincil ya da Üçüncül kutuda olması gerekir.

Yalnızca seçilen sembol için uygun malzeme koşulları bulunur.

gtol_spherical_diameter.gif gtol_mmc.gif
Diameter Spherical Diameter Maximum Material Condition
gtol_lmc.gif gtol_rfs.gif gtol_tangent_plane.gif
Least Material Condition Regardless of Feature Size Tangent Plane
gtol_free_state.gif gtol_statistical.gif gtol_proj_tol.gif
Free State Statistical Yansıtılmış Tolerans
gtol_square.gif gtol_UDP.gif Drawing_detailing_geometric_tolerance_Translation
Kare Unequally Disposed Profile Çeviri

Yükseklik

Yansıtılmış Tolerans gtol_proj_tol.gif öğesine tıklarsanız Yükseklik'e bir yansıtılmış tolerans alanı (PTZ) girin.



Toleranslar

Tolerans 1 ve Tolerans 2 için tolerans değerleri girin.



Birime Göre Tolerans

Birime göre yassılık ve düzlük toleransı uygulayabilirsiniz. Tolerans değerinden sonra sağa eğik çizgi (/) ekleyerek ve birim başına alan veya birim başına uzunluk kriterleri girerek birime göre tolerans uygulayın.



Birincil, İkincil ve Üçüncül

Birincil, İkincil ve Üçüncül datumlar için datum adları ve malzeme koşulu sembolleri girin.


Frames

Ek çerçeveler oluşturun. Gerektiği kadar çerçeve belirleyebilirsiniz. Çerçeveler arasında geçiş yapmak için Çerçeveler kutusunu kullanın. İletişim kutusunda aynı anda yalnızca iki çerçeve görebilirsiniz.

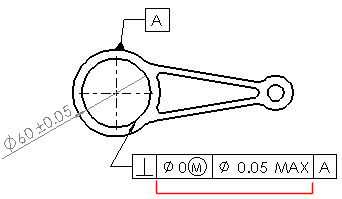

Kompozit Çerçeve

İki çerçevenin sembollerini birleştirir.



Çerçevenin Altına

Unsur kontrol çerçevesinin altına metin ekleyin.



İki Nokta Arasında

Tolerans değeri iki nokta veya obje arasına uygulanırsa noktaların etiketlerini yazın.
