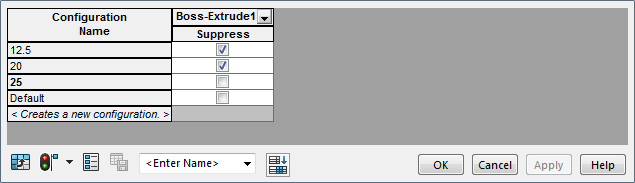

Konfigürasyonları Değiştir iletişim kutusu, parçalarda ve montajlarda ortak konfigüre edilen parametreler için konfigürasyonlar oluşturabileceğiniz ve düzenleyebileceğiniz bir tablo sunar.
İşlemler
Aşağıdaki işlemleri
Konfigürasyonları Değiştir iletişim kutusunda gerçekleştirebilirsiniz:
-
Konfigürasyonlar ekleyin, silin veya yeniden adlandırın.
- Konfigürasyona özgü uyarlanmış özellikler oluşturun, düzenleyin ve silin.
- Unsurları ve ölçümlendirmeleri yeniden adlandırın.
- Parametrelerin biçimlendirmelerini kaldırın, bu da etkin konfigürasyonun değerini tüm konfigürasyonlara uygular.
Parçalarda, şunları konfigüre edebilirsiniz:
- Unsurlar ve çizimlerdeki ölçümlendirmeler
- Unsurlar ve çizimlerin bastırılma durumları
- Malzeme
- Uyarlanmış özellikler
Montajlarda, şunları konfigüre edebilirsiniz:
- Kullanılacak bileşen konfigürasyonları
- Montaj unsurları ve montaj ilişkileri ölçümlendirmeleri
- Bileşenlerin, montaj unsurlarının ve montaj ilişkilerinin bastırılma durumları
- Uyarlanmış özellikler
Tablo ile Çalışma
Bu tabloyu şu şekilde manipüle edebilirsiniz:
- Unsur parametreleri ekleme ve kaldırma
- Hangi konfigürasyonun etkin olacağını değiştirme
- Sütunları yeniden düzenleme
Gelecekte başvurmak veya düzenlemek için tablonun birden fazla görünümünü adlandırabilir ve kaydedebilirsiniz.
Tablolar, ConfigurationManager
sekmesindeki
Tablolar
klasörüne kaydedilir.
