Spline'ları Basitleştir

Bir spline'daki nokta sayısını azaltmak ve karmaşık spline eğrileri bulunan modellerde sistem performansını yükseltmek için Spline'ı Basitleştir aracını kullanın.


Ayrıca alınan modellerden oluşturulmuş veya Objeleri Dönüştür, Objeleri Ötele, Kesişim Eğrisi ve Yüz Eğrileri gibi araçlarla oluşturulmuş spline'ları da basitleştirebilirsiniz.

Spline'ları Basitleştirme

Bir spline'ı basitleştirmek için:

  1. Açık bir çizimde, grafik alanından spline'ı seçin, sonra Spline'ı Basitleştir'i Tool_Simplify_Spline_Tools.gif (Spline Araçları araç çubuğu) veya Araçlar > Spline Araçları > Spline'ı Basitleştir öğesini tıklayın.
  2. Aşağıdakilerden birini yapın:
    • İletişim kutusunda Tolerans için bir değer ayarlayın Tamam'ı tıklayın.
    • Spline'ı basitleştirmeye devam etmek için Düzleştir öğesine tıklayın. İki spline noktası kalana kadar Düzleştir öğesine tıklayabilirsiniz. SOLIDWORKS yazılımı:

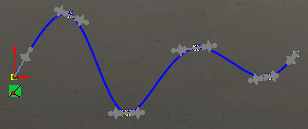

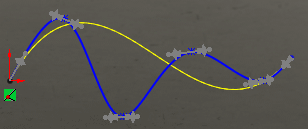

      • Toleransı ayarlar ve daha az spline noktası bulunan yeni bir eğri hesaplar. Orijinal spline grafik alanında, düzleştirilmiş eğrinin bir önizlemesiyle birlikte görüntülenir.
      • Orijinalde ve Basitleştirilmiş eğride için Spline noktalarının sayısı öğesini görüntüler.
      • Basitleştirilmiş eğrinin orijinal eğriden istenen sapmasını ölçen basitleştirilmiş Tolerans'ı görüntüler.
    Orijinal eğriye kadar dizide geri dönmek için Önceki öğesini tıklayın.
  3. Tamam öğesine tıklayın.
