Teğetlik ve Eşit Eğrilik için Süreklilik İlişkileri

Belirli çizim objelerini mevcut geometri üzerinde çizmeyi bitirdiğinizde bunlara teğetlik ve eşit eğrilik için süreklilik ilişkileri ekleyebilirsiniz.

İki obje arasında paylaşılan bir uç noktası seçtiğinizde Sınırlandırma açılır araç çubuğunu kullanarak süreklilik ilişkisi ekleyebilirsiniz. Aşağıdaki çizim objeleri ortadan kaldırıldığında araç çubuğu görünür:
  • Bir çizgi ve bir yay
  • Bir stil spline'ı ve bir spline
  • Model kenarları
  • Konik, parabol ve kısmi elips objeler

Süreklilik ilişkileri uygulamak için:

  1. Yeni bir çizim açın. Bir yay çizmek için 3 Nokta ile Yay aracını kullanın.

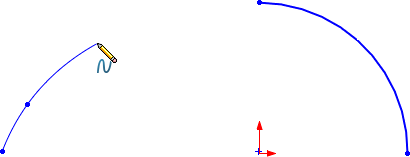

  2. Spline (Çizim araç çubuğu) veya Araçlar > Çizim Objeleri > Spline öğesine tıklayın. Yaydan biraz uzakta bir spline çizin.

  3. Spline'ı yayın uç noktasıyla birleştirin ve çift tıklayarak sonlandırın.

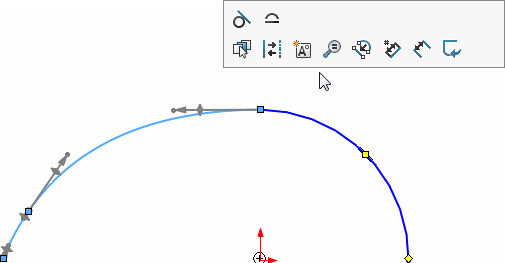

    Sınırlandırma açılır araç çubuğu görüntülenir.

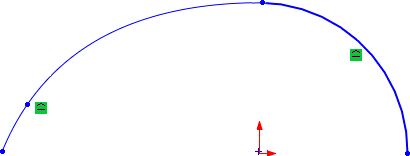

  4. Açılır araç çubuğundan Teğet ya da Eğrileri Eşit Uzunlukta Yap öğesine tıklayın.
