Bir Kesme Dişi Oluşturma

  1. Bir parça dosyası açın.
    Silindirin çapı 6 mm'dir. Sizin de 6 mm'lik bir diş profili oluşturmanıza rağmen, silindir üzerinde herhangi bir profil oluşturabilirdiniz. Diş profili, deliğin veya şaftın çapına göre belirlenmez.

  2. Ekle > Unsurlar > Diş öğesine tıklayın.
  3. Grafik alanında, silindirin üst kenarını seçin.
  4. PropertyManager'da Spesifikasyon altında:
    1. Tip içinde, Metric Die seçeneğini belirleyin.
    2. Boyut'u M6x1.0 olarak ayarlayın.

    Önizlemenin rengi, Sistem Seçenekleri'nde, Geçici Grafikler, Malzeme Kaldır ve Malzeme Ekle altındaki Renk Düzeni Ayarları alanına bağlı olarak değişiklik gösterir.
  5. Diş Konumu altında:
    1. Ötele'ye tıklayın.
    2. Yönü Ters Çevir'e tıklayın.
    3. Öteleme Uzaklığı'nı 1,00 mm olarak ayarlayın.
  6. Son Koşul altında, Diş uzunluğunu Koru'ya tıklayın.

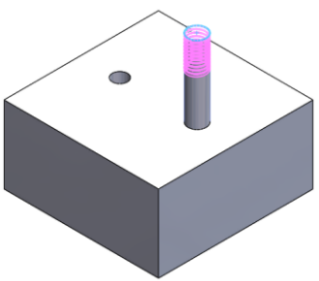

    Diş profili, uzunluk olarak 10 milimetreden 11 milimetreye güncellenir.

  7. öğesine tıklayın.
