SOLIDWORKS Modelini AEC Yazılımıyla Kullanım için Verme

AEC'ye Ver Sihirbazı bir SOLIDWORKS modelini AEC yazılımına alabilmek için hazırlamanıza yardımcı olur.

1. Verilecek modeli açın.

2. AEC'ye Ver (Araçlar araç çubuğu) veya Araçlar > AEC'ye Ver öğesine tıklayın.
3. PropertyManager'da, Ana Bilgisayar Tanımla altında:
   1. Ana bilgisayar bileşeni tipini seçin: Zemin Tabanlı Bileşen, Tavan/Çatı Tabanlı Bileşen veya Duvar Tabanlı Bileşen.
   2. Açılır FeatureManager tasarım ağacını kullanarak ana bilgisayar referans düzlemini seçin.
   3. İsteğe bağlı olarak, varsayılan eksen oryantasyonunu ters çevirmek için Normali Ters Çevir öğesini seçin.
      Varsayılan olarak, çıktı koordinat sistemi:

      • Zemin veya tavan/çatı tabanlı bileşen için +Z zemin düzlemine dikey olacak şekilde tanımlanır.
      • Duvar tabanlı bileşen için +Y duvar referans düzlemine dikey olarak tanımlanır.
   4. Modelde bir referans noktası seçin.
4. öğesine tıklayın.

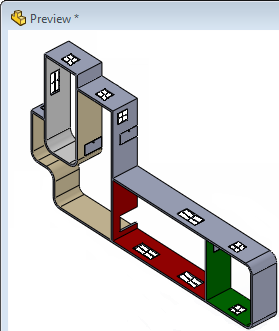

5. Verme Ayrıntılarını Belirle sayfasındaki Hedef Model Ayrıntılarını Ayarla öğesi altında, aşağıdakilerden birini seçin ve verilecek ayrıntının miktarına ait bir önizleme ile ikinci bir grafik penceresi açmak için Önizleme Oluştur öğesine tıklayın:
   • Yüksek

     Model, herhangi bir ayrıntı çıkarılmadan olduğu gibi verilir.

     Önizlemede model AEC ürünleri için beklenen oryantasyonla görüntülenir.



   • Orta

     Tüm iç bileşenler çıkarılır ve iç kesit geometrisi çıkarılıp katı hale getirilir. Yarıçapı bir inçten küçük olan radyus ve pahlar çıkarılır ve çapı iki inçin altında olan delikler pasifleştirilir.



   • Düşük

     Tüm iç bileşenler çıkarılır ve iç kesit geometrisi çıkarılıp katı hale getirilir. Yarıçapı iki inçten küçük olan radyus ve pahlar çıkarılır. Çapı üç inçin altında olan delikler ve toplam derinliği üç inçin altında olan ekstrüzyonlar pasifleştirilir.



   • Özel Açıklaması

     Önizleme Oluştur özelliği kullanılamıyor. Defeature işlemine başlamak için öğesine tıklayın.

     Bkz. SOLIDWORKS Yardımı: Defeature Aracı.

6. öğesine tıklayın.
7. .SAT Olarak Kaydet öğesine tıklayın.
8. Dosya adını ve kayıt konumunu belirleyip Kaydet öğesine tıklayın.
