| VON |
von Mises 应力 |
| VONDC： von Mises [定向分量] |
仅可用于线性动态 - 谐波算例。 通过考虑六个应力分量相应的符号（正或负），解算器将能够更准确地执行 von Mises 应力计算。
在大多数情况下，VONDC 情况如下所示： von Mises [定向分量] 应力值预期大于 von Mises 应力结果。
|
| P1 |
第一主要方向法向应力 |
| P2 |
第二主要方向法向应力 |
| P3 |
第三主要方向法向应力 |
| INT |
应力强度 = P1 - P3 (a)
带有 P1： 最大正应力和 P3： 最小正应力。
|
| 三角形 |
三轴应力 = P1 + P2 + P3（主要应力分量的总和。 还被称为第一应力不变量，因为无论您向张量应用了什么坐标变换，值都不会更改。） |

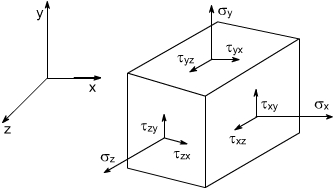

| SX |
所选参考几何体 X 方向的法向应力 |
| SY |
所选参考几何体 Y 方向的法向应力 |
| SZ |
所选参考几何体 Z 方向的法向应力 |
| TXY |
作用在基准面上的 Y 方向的剪切应力垂直于所选参考几何图形 X 方向的剪切应力 对于剪切应力零部件，第一索引表示曲面的法线方向，第二索引表示剪切应力零部件的方向。
|
| TXZ |
作用在基准面上的 Z 方向的剪切应力垂直于所选参考几何图形 X 方向的剪切应力 |
| TYZ |
作用在基准面上的 Z 方向的剪切应力垂直于所选参考几何图形 Y 方向的剪切应力 |
| ERR |
能量范数误差 |
| CP |
接触压力 (b)
|
| ILTXZ |
XZ 基准面上的层间抗剪 |
| ILTYZ |
YZ 基准面上的层间抗剪 |
(a) 在某些设计代码和参考中，Tresca 对等应力被定义为最大抗剪应力（等于 (P1 – P3)）的两倍，或者应力强度.
(b) 接触压力通过坐标转换从全局节应力派生而来。 在每个节，解算器都会报告接触力。 如果在整体坐标系中沿接触压力方向的单位矢量 N 为 {Nx, Ny, Nz}，则节应力张量将沿单位矢量 N 投影，以在整体坐标系中派生接触压力 {Px, Py, Pz} 的三个分量。
每个节的接触压力 CP 量为各个分量总和的平方根。 接触压力的方向始终与接触区域垂直。
