为紧固件装配体自动生成 DimXpert 注解

您可以使用 DimXpert 自动生成固定或浮动紧固件装配体的两个零部件中的其中一个零部件的注解。

从源零部件开始，使用其注解在使用固定和浮动紧固件公式的目标零部件上创建注解以计算必要的公差（如 ASME Y14.5 中所示）。

要使用 DimXpert 自动生成固定或浮动紧固件装配体的两个零部件中的其中一个零部件的注解：

1. 单击工具 > DimXpert > 自动配对公差。

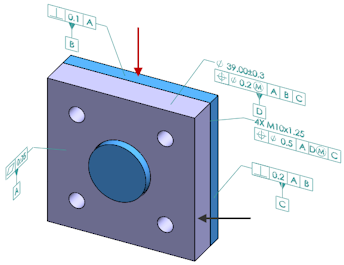

2. 在源中，选择源零部件（红色箭头）。
3. 在目标中，选择目标零部件（黑色箭头）。

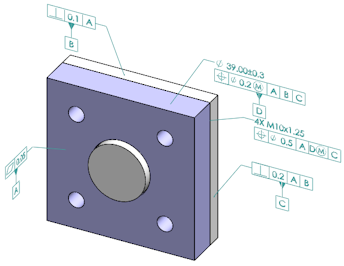

4. 单击 。
