创建正交切除

借助正交切除工具,您可以标准化钣金模型中的所有非正交侧墙体。

正交切除工具将独立于用于移除材料的工具应用一个正交切除特征。 您可以选择多个面来定义正交钣金侧墙体(非顶部或底部面)。

虽然您可以使用正交切除选项来创建拉伸切除,但此选项仅限用于单个拉伸切除特征。

要创建正交切除:

  1. 打开 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\normal_cut.sldprt

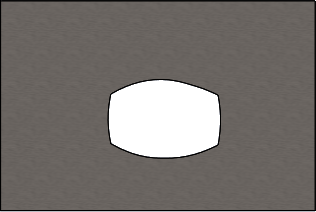

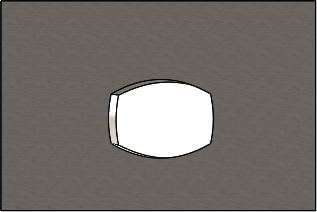

    此零件具有带非正交侧墙体的放样切除。

  2. 单击正交切除 (“钣金”工具栏),或者单击插入 > 钣金 > 正交切除
  3. 在 PropertyManager 中的用于正交切除的面 下,选择自动延伸

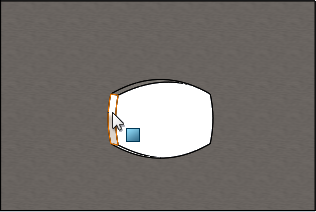

  4. 在图形区域中,选择切除面。

    软件将选择所有切除面。
  5. 在 PropertyManager 中的正交切除参数下,选择范围
    借助范围,可以基于顶部面和底部面上的轮廓线切除最大量的几何体。
  6. 单击
    切除面将正交于零件的顶部面和底部面。
