為橫樑產生剪力、力矩、扭矩或軸向力圖，或是為桁架產生軸向力圖。橫樑圖是在每個橫樑的本地目錄中產生的。
要顯示此 PropertyManager，請執行 Simulation 研究。用右鍵按一下結果
並選擇定義橫樑圖表。
Display
|
組成
|
選擇下列之一︰-
軸力
-
方向 1 中的剪力
-
方向 2 中的剪力
-
方向 1 中的力矩
-
方向 2 中的力矩
-
扭矩
在桁架中，只有軸向力可以使用。
|
|
單位(U)
|
選擇圖的單位。
|
| |
計算橫樑輪廓影像 (較慢)
|
在實際的橫樑幾何 (而非圓柱) 上顯示橫樑圖。 |
所選橫樑
|
全部(L)
|
選擇所有橫樑。
|
|
選擇
|
選擇圖面中的橫樑。軟體僅會考慮在所選橫樑中的橫樑。
|
|
橫樑圖表寬度
|
控制橫樑繪圖的寬度以更清楚的檢視。
|
屬性
| |
包括標題文字
|
為繪圖輸入自訂標題。
|
| |
將繪圖與選用視角名稱的方位相關聯
|
可讓您將預先定義的視角與目前的繪圖建立關聯。
|
|
與目前視角相關聯
|
將目前視圖與使用中的繪圖建立關聯。 |

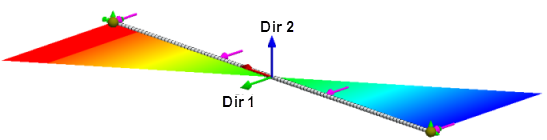

要顯示使用中的橫樑圖表之橫樑方向，請用滑鼠右鍵按一下橫樑圖表圖示，並選擇設定。在 PropertyManager 中的變形繪圖選項之下，選擇顯示橫樑方向。
橫樑方向會顯示在每個橫樑的中央
