遠端位移 (剛性連接)

當置換後的零組件相對於塑模的零組件具有充分的剛性，且您已知足以抵銷其對於模型其他部分的作用之遠端平移及/或旋轉量時，適合使用此選項。

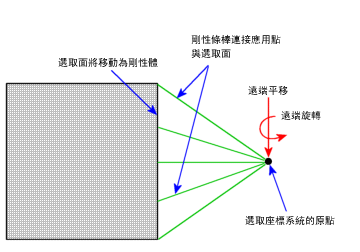

限制的作用點係藉由剛性條棒有效連接到所選面。

剛性連接到共用點上的所選面 (單面或多面) 只能夠以剛性體的形態變形。 每個面的面積及形狀維持不變。 高應力也可能使相近的面產生剛性連接。

對面套用遠端位移 (剛性連接)

對面套用遠端位移 (剛性連接)：

  1. 在 Simulation 研究樹狀結構中，於外部負載 遠端負載/質量 圖示上按右鍵，然後選擇PM_remote_load-mass.gif。
  2. 在「類型」之下，選擇位移 (剛性連接)。
  3. 在圖面中按一下您要套用遠端位移的面。
  4. 在參考座標系統之下，選擇整體 (預設整體座標系統) 或使用者定義。
    如為使用者定義，按一下選擇一個座標系統 PM_force_coordinate_system.gif，然後從快顯 FeatureManager 樹狀結構中選擇座標系統。
  5. 在位置之下，進行下列操作︰
    1. 選擇所需的長度單位 PM_units.gif。
    2. 在「X-位置」PM_remote_load_x_location.gif、「Y-位置」PM_remote_load_y_location.gif 及「Z-位置」PM_remote_load_z_location.gif 方塊中，輸入遠端力的作用點之座標。
  6. 在平移之下，進行下列操作：
    1. 將單位 PM_units.gif 設定為所需的長度單位。
    2. 按一下您要指定的平移零組件並輸入其值。
  7. 在旋轉下方，進行下列操作：
    1. 將單位 PM_units.gif 設定為所需的旋轉單位。
    2. 按一下您要指定的旋轉零組件並輸入其值。
  8. 按一下 PM_OK.gif。
