空間相關性

位於兩個節點的激振可以完全相關、完全不相關或是部份相關。

部份相關性是根據兩個節點之間的空間距離 Rij 而定。視使用者定義參數 RMIN、RMAX 和 Rij 之間的限制條件：

完全相關 距離 Rij 小於使用者定義的 RMIN (Rij < RMIN)。
完全不相關 距離 Rij 大於使用者定義的 RMAX (Rij > RMAX)。
部分相關 距離 Rij 是在使用者定義的 RMIN 與 RMAX ( RMIN < Rij < RMAX)之間。相關度在 RMIN 小於或等於 Rij 時固定不變，而在間隔 RMAX - RMIN 中會依線性減少。

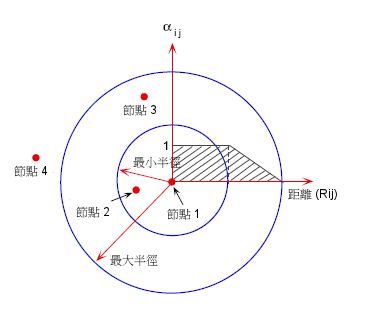

上面的條件已列舉在圖中。

在上圖中：
  • 節點 1 和 2 為完全相關。
  • 節點 1 和 4 為完全不相關。
  • 節點 1 和 3 為部份相關。

與兩個節點 (i) 和 (j) 有關，PSD 激振矩陣剖面視圖的交互相關性項 (非對角項) 上的節點距離效應編寫如下：

(方程式 1)

其中：

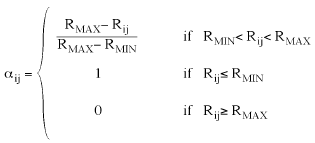

(方程式 2)
