MotionManager 工具

下列的表格描述動作研究的工具。 欄中的 X 表示為動作研究類型可用的工具。

工具   動畫 基本動作 動作分析
計算。 計算目前的模擬。 如果您修改模擬，您在重新播放之前必須重新計算。 X X X
從頭開始播放。 重設零組件並播放模擬。 在計算模擬之後使用。 X X X
播放。 從目前的時間列位置開始播放模擬。 X X X
停止。 X X X
  時間列。 藉由移動滑塊來指定動畫的開始處。 X X X
  重放速度。 X X X
  重放模式。

一般

從頭到尾播放一次。

連續播放

從頭到尾連續播放，然後回到開始再繼續播放。

往復播放

從頭到尾連續播放，然後從結束處倒轉播放至開始處。
X X X
儲存動畫 X X X
動畫精靈 X X X
自動關鍵畫格 。 當您移動或變更零組件時，自動放置新的關鍵畫格。 X
加入/更新關鍵畫格。 加入關鍵畫格或更新現有關鍵畫格的屬性。 X X X

動作元素

工具   動畫 基本動作 動作分析
動力 X X X，有表達式
彈簧   X (僅線性) X
阻尼器     X
力(F)     X
接觸   X X
Gravity   X X
結果及繪圖     X
動作研究屬性 X X X

應力分析

工具   動畫 基本動作 動作分析
模擬設定     X 在 SOLIDWORKS Simulation 中
計算模擬結果     X 在 SOLIDWORKS Simulation 中




應力繪圖

變形繪圖

安全係數繪圖

    X 在 SOLIDWORKS Simulation 中

視圖

工具   動畫 基本動作 動作分析
以事件為基礎的動作視圖 。 從時間線視圖切換到基於事件的視圖。     X 在 SOLIDWORKS Simulation Professional 中
時間線視圖。 從一個基於事件的視圖切換到一個時間線視圖。     X 在 SOLIDWORKS Simulation Professional 中

濾器

工具   動畫 基本動作 動作分析
無濾器 X X X
過濾動畫項次 X X X
過濾驅動 X X X
過濾所選項次 X X X
過濾結果     X

縮放

工具   動畫 基本動作 動作分析
最適當大小。 縮放時間線視圖。 X X X
拉近。 放大時間線的大小來達成對關鍵畫格點及時間列更精確的定位。 X X X
拉遠。 縮小時間線的大小來在視窗中顯示較大的時間間隔。 X X X
摺疊 MotionManager X X X
展開 MotionManager X X X

關於重放模式

動作研究重放模式決定了動作模擬是否執行一次、重複或向前及向後連續播放。

您可以在動作研究中執行三個重放模式：
  • 正常 ，播放動作模擬一次
  • 連續播放 ，從開始到結束連續重複動作模擬
  • 往復播放 ，以連續的循環往前播放動作模擬到結束，並將動作反轉回到開始。

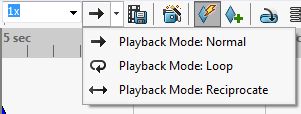

playbackmode.gif您可以從儲存動畫 工具左側的 MotionManager 工具列存取重放模式清單。
