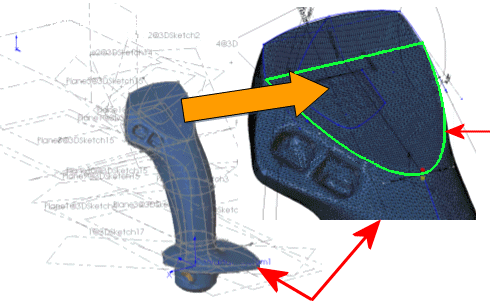

直接網格的參考 在使用網格準備精靈之後,您可以參考網格特徵的頂點來直接在網格上繪製草圖。然後使用草圖來產生曲面及實體模型。消費性產品設計人員應該使用直接網格參考來建立複雜的形狀。使用直接網格網參考的原因是因為此方法較容易且比曲面精靈正確。 使用直接網格參考: 開啟一個網格檔案並使用網格準備精靈來準備它。 在網格上繪製抓取至網格頂點的不規則曲線點。 在此範例中,您開啟的是一個複雜手握控制器的網格。 草圖 網格 參考網格的主要設計區域來完成草圖。 此為一個草圖不規則曲線可抓住設計意圖的範例。 使用草圖來產生曲面。 使用曲面工具 (恢復修剪、修剪及延伸) 來修剪不要的曲面。 然後將曲面縫織在一起並加厚曲面來產生一個實體模型。 依需要套用圓角來完成實體模型。 相關概念 ScanTo3D 概要 相關工作 半手動產生:直接網格的參考 網格準備精靈 - 歡迎 PropertyManager
