在 SOLIDWORKS Routing 中，下列項目對作為掛鉤、支撐、或夾具使用的零組件為必須項目。
線路設計草圖及尺寸的名稱需注意大小寫。

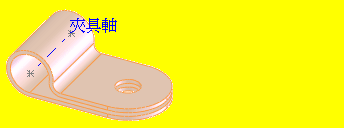

夾具軸
一個名為夾具軸的軸來與組合件中的邊線或軸對正。 夾具軸穿過定義進入/離開點的兩個路徑點之間。
範例：

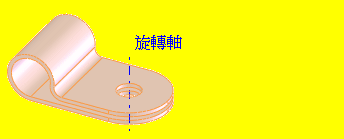

旋轉軸
一個名為旋轉軸的軸。可幫助您旋轉夾具以達成所需的方位。
範例：
此外，如果您要讓路線直徑變更時，掛鉤、支撐、或夾具會自動調整大小，您需要：

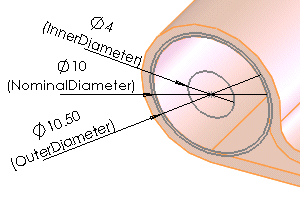

過濾草圖
- 一個名為過濾草圖的草圖
- 三個同心圓，其尺寸名稱為：
-
名義直徑 (夾具的名義大小)
-
內部直徑 (夾具可以配合的最小線束直徑)
-
外部直徑 (夾具可以配合的最大線束直徑)
範例：

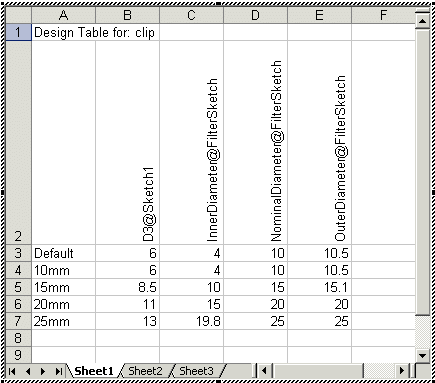

重疊模型組態
插入設計表格以產生包括下列項目的多個模型組態：
-
過濾草圖尺寸。 一個尺寸的內部直徑必須小於下一個尺寸的外部直徑，使模型組態的完整套組可以涵蓋從最大到最小的整個範圍而沒有空缺。
- 其他的尺寸隨夾具的大小變化。
範例：
