基準特徵 PropertyManager

要插入基準，請執行下列操作之一：

• 對於零件，請按一下基準 (DimXpert 工具列) 或工具 > DimXpert > 基準。
• 對於工程圖，按一下基準特徵 (「註記」工具列)，或插入 > 註記 > 基準特徵符號。

樣式

定義樣式。 詳細資訊請參閱樣式。

標示設定

標示 。 文字會出現在基準特徵方塊中。

導線

使用文件樣式。 文件樣式是根據文件屬性 > 基準中所指定的設定。 清除來選擇一個不同的方塊及附加樣式。 每個方塊樣式有同的附加樣式組。

引線 選項會加入彎折到符號中。 根據所附著的邊線，引線彎折永遠是水平或垂直的。 如果您加入符號至環形邊線上，會自動選擇 引線 選項。

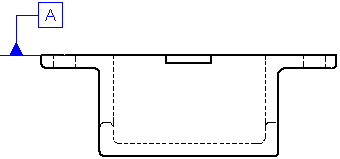

您可以使用您套用至平坦曲面的基準特徵符號的導線。

文字

將游標放置在文字區域。 按一下進階來存取符號資料庫。

導線/框架樣式

圖層

在有命名圖層的工程圖中，選擇一個圖層。
