中心線註記

中心線是在工程圖中標示圓心及描述幾何大小的註記。

您可以自動或手動插入中心線到工程視圖中。 SOLIDWORKS 軟體會避免中心線重複。

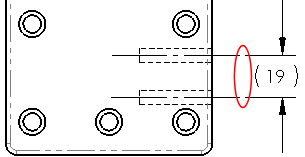

如果您標註尺寸至一中心線,會自動縮短延伸線。



自動插入中心線

自動插入中心線:

  1. 在工程圖文件中,按一下選項 Tool_Options_Standard.gif > 文件屬性 > 尺寸細目
  2. 視圖產生時自動插入下,選擇中心線
  3. 按一下確定
  4. 插入一個工程視圖。

中心線自動出現在所有適當的特徵中。

如果模型正處於大型組合件模式,或是零組件的數目超過大型組合件的閾值,則即使已經選擇此選項,仍然不會自動插入中心線。

手動插入中心線

手動插入中心線:

  1. 在工程圖中,按一下中心線 Tool_Centerline_Annotation.gif (在註記工具列上),或按一下插入 > 註記 > 中心線

    中心線PropertyManager 出現。

    您可以先選擇工具或者先選擇圖元。
  2. 選擇下列之一︰
    • 兩條邊線(平行或非平行)
    • 在工程視圖中的兩條草圖線段 (除了不規則曲線)
    • 一個面 (圓柱、圓錐、環面、或掃出)
    • 在圖面中的視圖
    • FeatureManager (特徵管理員) 中的一個特徵、零組件、或工程視圖
  3. 按一下 PM_OK.gif

範例:套用中心符號線尺寸

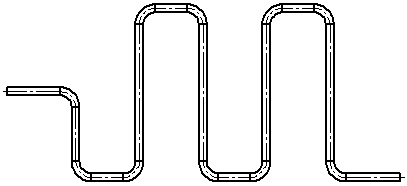

在整個特徵中插入中心線,請選擇一個圓柱面。每個段落都是個別的物件,且可以分別被刪除。


在一個特徵中插入中心線,選擇一個面。

在所有適當的特徵中插入中心線,請在圖面或 FeatureManager (特徵管理員) 中選擇視圖。


要插入從左邊的中間到右邊的中間的中心線,請選擇上方及下方的邊線。
