指定現有鑽孔表格的屬性。
要開啟鑽孔表格 (編輯) PropertyManager，請執行下列操作之一：
- 按一下表格左上角的移動表格圖示
。
- 用右鍵在表格任意處按一下，然後選擇屬性。
- 在 FeatureManager(特徵管理員)中，用右鍵按一下表格，然後選擇屬性。
表格位置
不動的角落控制當加入新的欄或列時，表格延伸的方向。
設定不動的角落為：
|
左上
|
新的欄向右延伸，新的列從錨點之下延伸。
|
|
右上
|
新的欄會延伸至左側，新的列會延伸至錨點之下。
|
|
左下
|
新的欄會延伸至右側，新的列會延伸至錨點之上。
|
|
右下
|
新的欄會延伸至左側，新的列會延伸至錨點之上。
|
當您一開始產生表格時，無法使用不動的角落選項。如果表格在產生時被固定錨點，不動的角落會自動被選擇在工程圖頁上最靠近表格錨點的四分圓處。
字母/數字控制
指定識別鑽孔的標籤是字母與數字 (A, B, C...) 或是數字的 (1, 2, 3...)。如果使用字母與數字，字母的前置表示一特定的鑽孔大小，數字則表示副本。使用起始於來指定開始的字母或數字。
視圖中相對應的註解隨表格變更。
|
|
A, B, C...
|
|
|
1、2、3...
|
配置
|

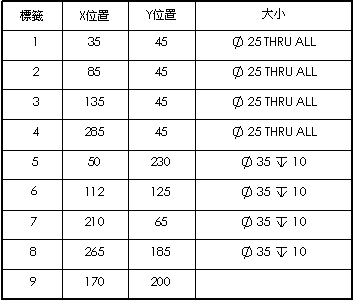

結合相同的標籤
|
合併鑽孔是在相同排列中的列，也可以合併有相同尺寸的鑽孔。位置值的欄位會被移除。此選項移除位置欄 X 位置及 Y 位置。
|
|
結合相同的尺寸
|
只有當合併相同的標籤被清除時才能使用。合併有相同鑽孔尺寸的儲存格。位置值的欄位會被保留。
|
|
顯示 ANSI 英制字母與數字鑽孔大小
|
顯示透過異型孔精靈工具產生的鑽孔中，與該精靈的鑽孔規格具備相同大小的鑽孔，例如 A 或 #40。
|
您可以選取或清除此選項來切換鑽孔表格中的大小顯示。
邊框
|
方塊邊框
|
設定表格外部框線的線條粗細。 |
|
網格邊框
|
設定表格內部格線的線條粗細。 |
雙重單位尺寸
選擇雙重單位尺寸以顯示雙重單位的尺寸。
顯示單位。 選擇來顯示單位。
圖層
在已命名圖層的工程圖中，選擇一個圖層。表格採用圖層的色彩。
文字格式
| 全部大寫字 |
選擇以將表格中的所有字元都指定為大寫。 |
