模具分割 PropertyManager

您可以插入模具分割以產生模具的核心及模塑模塊。

要建立模具分割,零件在 曲面本體 資料夾中至少需要三個曲面本體: 核心曲面本體、模塑曲面本體及分模曲面本體。 您可以從模具分割為多個零件或同一個零件的多個副本產生模具。

為了防止核心及模塑模塊移動,您可以在將模具分割插入模具零件之前,先沿著分模曲面的周長加入互鎖曲面。 您也可以在插入模具分割時自動產生互鎖曲面。 要關閉鑄模零件中的鑽孔,您可以加入封閉曲面。
如果您未事先在模具零件中加入曲面本體,則您可以加入模具分割指令可以自動縫織在一起的不同曲面的集合。

要開啟模具分割 PropertyManager,請執行下列操作之一:

  • 按一下側滑塊 模具分割 (「模具工具」工具列)。
  • 按一下插入 > 模具 > 模具分割
  • 用右鍵按一下模具分割特徵,然後按一下 編輯特徵 fm_edit_feature.gif

模塊尺寸

dim_lin_d.png 在方向 1 的深度 指定模具核心上的分割深度。
dim_lin_d.png 在方向 2 的深度 指定模具模塑上的分割深度。
  互鎖曲面 自動產生分割模具的互鎖曲面。
拔模角度 指定互鎖曲面的拔模角度。

核心

surface.png 公模曲面本體 顯示及強調顯示定義模具核心的所選曲面。


模塑

surface.png 母模曲面本體 顯示及強調顯示定義模具模塑的所選曲面。


分模面

surface.png 分模曲面本體 顯示及強調顯示定義模具分割分模曲面的所選曲面。

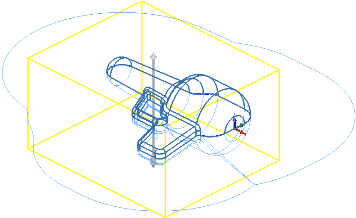

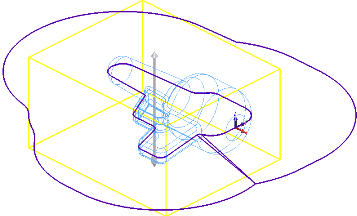

在模具分割之後鑄模
