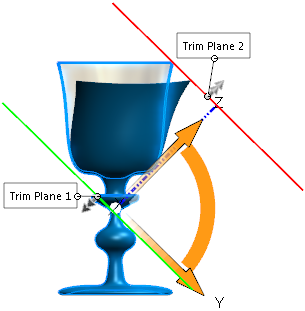

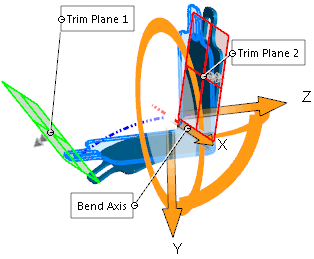

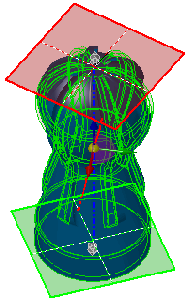

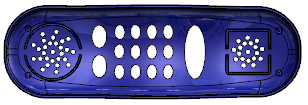

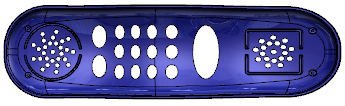

彎曲範例 對於許多應用程式，包括概念、機械設計、工業設計、壓花沖模、鑄模等，彎曲特徵對利用可預測且憑直覺的工具以修改複雜模型是很有用的。彎曲特徵可以變更單一本體或多本體零件。 彎曲類型包括：彎折 扭轉 拔梢 伸展 彎曲彎折的範例 開始的零件 移動游標至三度空間參考箭頭上，以顯示拖曳/旋轉游標 。按右鍵可旋轉三度空間參考，改變彎折的方向。 按左鍵可重新定位三度空間參考。 在修剪平面操縱點上移動游標，以顯示移動游標 。拖曳操縱點以放置修剪平面。 在修剪平面邊線上移動游標，以顯示彎折游標 。 拖曳修剪平面可彎折並修改彎曲特徵。 利用修剪平面上的游標，如圖所示按一下左鍵並拖曳平面以執行彎折。 您也可以設定角度 和半徑 值以控制彎折。 彎折軸始終圍繞三度空間參考原點的 X 軸。您可以移動並旋轉三度空間參考原點以修改彎折。 重新定位三度空間參考，以變更圍繞三度空間參考 X 軸的彎折方向。 在零件的一端或其中一個修剪平面上抓取三度空間參考，可使零件以該位置為中心彎折。 若要將修剪平面抓取到特定的位置，請在一個修剪平面下，為選擇一個參考圖元 按一下一個圖元。 若要將三度空間參考抓取到指定的座標系統，請在下選擇一個座標系統 下選擇一個座標系統 。 修剪平面或三度空間參考將固定定位，以便進行彎折或其他彎曲操作。 修剪平面間的區域決定了受彎折影響的面積。 彎曲扭轉的範例 開始的零件 藉由拖曳修剪平面和三角參考座標或在 PropertyManager 中設定值加以定位。 若要設定扭轉量，請在修剪平面邊線上移動游標，以顯示 游標，然後拖曳平面。您也可以在 PropertyManager 中設定角度 。 扭轉結果 彎曲拔梢的範例 開始的零件 零件顯示拔梢預覽 拔梢區域受限於修剪平面的位置。 移動修剪平面或三角參考座標以設定拔梢量。要調整拔梢，請在修剪平面邊線上移動游標，以顯示 游標，然後拖曳平面。 您也可以在 PropertyManager 中設定拔梢係數 。 拔梢結果 旋轉並放置修剪平面和三角參考座標以變更拔梢軸。 使用旋轉軸的拔梢結果 彎曲伸展的範例 開始的零件 使用預設的修剪平面位置 (零件的界限) 伸展。 以此方式伸展會使兩端對稱地伸展。 重新定位修剪平面或三度空間參考能讓您選擇要伸展的模型局部區域。 若要移動修剪平面，請在修剪平面上移動游標以顯示 游標，然後拖曳平面。 您也可以在 PropertyManager 中設定伸展距離 。 局部區域伸展的結果受限於修剪平面。 上層主題彎曲 相關概念 彎曲概要 相關參考 彎曲 PropertyManager
游標，然後拖曳平面。
。
