Instant3D 熔接

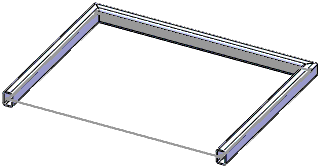

Instant3D 可以在 2D 和 3D 熔接的熔接零件上運作。

拖曳控制點

選擇要拖曳的面。 拖曳箭頭會出現在最接近的可用拖曳方向。 您可以移動熔接本體以便伸長附加的整體與導引草圖。
拖曳控制點。
重設熔接零件大小

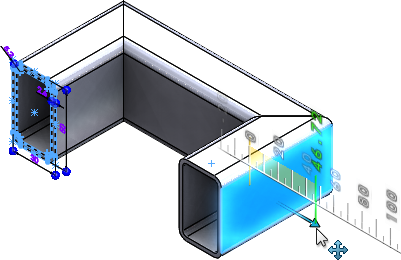

拖曳端面以伸長結構成員。
如果端面方位與導引草圖並沒有在同一個基準面上，也可以拖曳控制點。Instant3D 也遵守拖曳控制點的一般指示，使得導引草圖和附加本體展開或縮小。


其他範例

在您拖曳結構成員線段時，所選線段的預覽可顯示位置。
選擇要拖曳的結構成員面
拖曳新位置的預覽
最終位置
