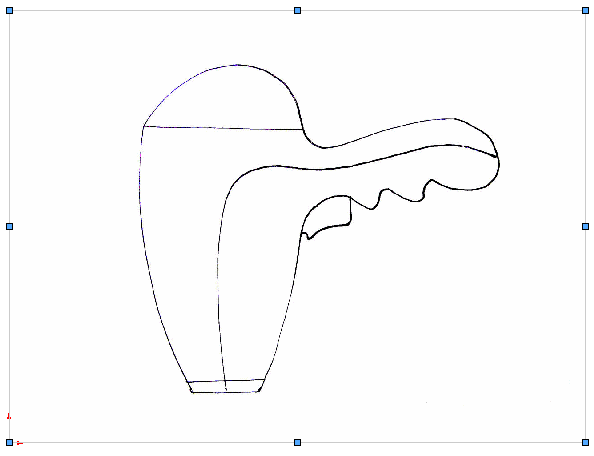

草圖圖片包括下列功能：
- 插入圖片（.bmp、.gif、.jpg、.jpeg、.tif、.tiff、.wmf、 .png、.psd）到草圖平面上。
- 將圖片用來作為產生 2D 草圖的基礎。
- 使用自動追蹤將光柵資料轉換成向量資料。
草圖圖片的 (0, 0) 座標插入至草圖原點：
如果您插入一個 .tiff 檔案的草圖圖片，解析度會限制為 4096 x 4096。超出此限制的檔案會被切為一半，直到兩邊的尺寸都符合限制的規定。例如，如果您插入一個 5000 x 3000 的 .tiff 檔案，檔案會被降低至 2500 x 1500。
對自動追蹤的建議事項
自動追蹤是一個附加程式，允許您追蹤及轉換的影像，例如將
.jpeg 及
.bitmaps 轉換為草圖幾何。 此附加程式最適合高對比度的影像。
- 來源影像應最少有 300dpi 的高解析度。
- 線畫應是以筆畫在圖紙上，有精確的輪廓及高對比。
- 在您選擇區域內的色彩應儘可能一致。
只有自動追蹤作為附加程式而啟用時，草圖圖片 PropertyManager 的第二個頁面才可用。 按一下，然後選擇對話方塊中的自動追蹤。
與自動追蹤的相容性
- 您可以使用靜止的影像格式，例如 .bmp、.gif、或 .jpg，但不可使用動畫的格式，例如動畫的 .gif 或 .avi 檔案。
- 您可以套用自動追蹤至零件或組合件檔案 (*.sldprt 及 *.sldasm)，但不可套用至工程圖檔案中 (*.slddrw)。
