Instant3D 尺規

使用螢幕上的尺規準確地測量修正內容。

當您使用三度空間參考環來旋轉實境剖切平面時,會為旋轉、拔模出現一個角度的尺規。

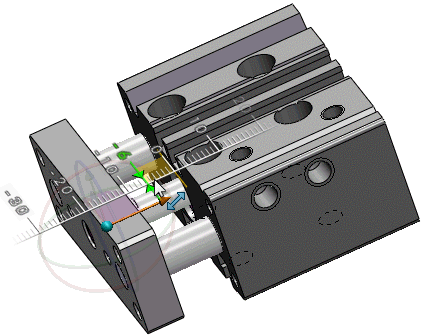

在組合件中,當您從捷徑功能表按一下與三度空間參考一起移動時,尺規會隨三度空間參考一起出現,以便您將零組件移至定義的位置。

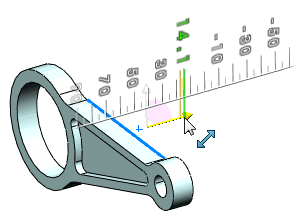

當您拖曳三度空間參考控制點來移動特徵時,尺規可讓您準確地修改位置。視訊:拖曳三度空間參考控制點來移動特徵

當游標離開尺規時,您可以自由拖曳尺寸。將游標移動到尺規上方時,就可以抓取至尺規增量。視訊:在 Instant3D 中抓取至尺規增量

如果您為下列特徵使用 編輯特徵 fm_edit_feature_button.png,也會出現尺規:

  • 伸長 (填料、除料及曲面)
  • 旋轉 (填料、除料及曲面)
  • 基材凸緣
如果圖元無法拖曳,控制點就會變成黑色 ,或在您嘗試拖曳它時出現此圖示 。特徵可能是不受支援或受限。
