選擇階層連結可針對目前的選取項次顯示關聯視圖。 這些連接會顯示階層樹狀結構上下的相關元素，包括從所選圖元到最上層的組合件或零件。
階層連結可讓您在圖面中選擇特定項次，並可讓您透過項次的關聯顯示調整選取項次。 例如，在組合件中，當您選擇面時，您可以看到該面所屬零組件的所有結合。 在 SOLIDWORKS 2016 之前的版本中，若要檢視這些結合，您必須用右鍵按一下零組件或在 FeatureManager(特徵管理員) 設計樹狀結構中找到該零組件，然後開啟結合資料夾。
階層連結可讓您從選取項次存取連續圖元的整個階層架構，範圍為最上層文件以上。 此外，階層連結可讓您存取階層連結中相鄰於圖元的常用選取項次，例如特徵的基礎草圖或零組件的結合。
階層連結會顯示下列資訊，因此有助於組合件結合：
|
|

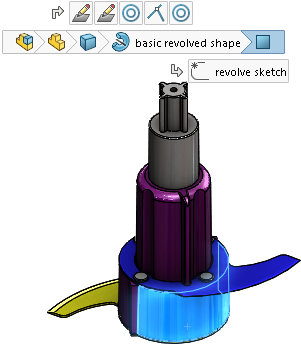

| 零件中的階層連結 |
組合件中的階層連結 |
這些功能可讓您隱藏 FeatureManager(特徵管理員) 設計樹狀結構，但對於您通常會使用 FeatureManager(特徵管理員) 設計樹狀結構選取的項次，您仍然可以加以選取。
您可以在零件及組合件中使用階層連結。 當您選擇以下項次時，階層連結預設為啟用，並顯示在圖面的左上角：
- 圖面中的圖元。
- FeatureManager(特徵管理員) 中的節點。
當 PropertyManager 為顯示狀態、您在圖面中選擇註記或尺寸，或是複選圖元時，階層連結不會顯示。
階層連結也可讓您從 FeatureManager(特徵管理員) 設計樹狀結構存取所設定的工具。
階層連結已有較佳的回饋資訊。 當您將游標停留在項目上時，階層連結僅會針對適用於選定面、邊線、頂點、特徵或本體的結合顯示資訊。
階層連結會顯示下列資訊，因此有助於組合件結合：
- 哪個結合套用至所選的零件或次組合件。
- 任何結合錯誤或失敗。
階層連結也會顯示圖元的抑制狀態。
|
要移除階層連結：
|
在圖面中的開放區域按一下，或按下 Esc。
|
|
要關閉階層連結：
|
按一下並清除選取時顯示階層連結。
|
|
要顯示包含與選取項次相關之工具的工具列：
|
按一下階層連結中的項次。
|
|
要顯示文意感應工具列及快顯功能表：
|
用滑鼠右鍵按一下項次。
|
|

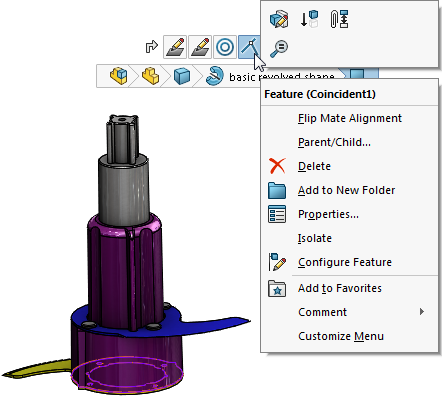

要顯示文意感應工具列及組合件中特定零組件結合的快顯功能表：
|
用右鍵按一下結合階層連結。
存取結合的詳細資訊可讓您更容易審閱和瞭解特定元素相關的結合。 當您選擇結合時，其名稱會出現在工具提示中，且結合會在圖面中被強調顯示。
此處所提供的資訊與以下操作所提供的資訊相同：用右鍵按一下 FeatureManager(特徵管理員) 設計樹狀結構中的零組件，然後按一下 檢視結合來開啟 檢視結合視窗。  |
|
要檢視工具提示，並在圖面中強調顯示相對應的特徵：
|
將游標停放在階層連結。
|
您按一下階層連結時，只會顯示與圖元相關聯的結合。
此外，階層連結可讓您輕鬆存取零件的參考基準面，以便：
- 控制參考基準面的顯示。
- 預先選擇參考基準面以作為草圖基準面使用、用於特徵中，或產生組合件結合。
將選擇階層連結移動到游標
要將階層連結移至游標位置，按下 D。
當您編輯草圖時或位於 PropertyManager 中，在變更值之後，在圖面中按一下，然後按下 D 可將確認角落選項移至游標。
除非您已將 D 指定為其他 SOLIDWORKS 動作的捷徑，否則軟體會將 D 指定為將確認角落按鈕或選擇階層連結移至游標的鍵盤快速鍵。
要指定其他按鍵來移動控制：
- 按一下。
- 在自訂對話方塊的鍵盤標籤上，於搜尋欄位中輸入移動所選項目的階層連結、確認角落。
- 在工具的快速鍵欄中，輸入未使用的按鍵或按鍵組合。
- 按一下確定。
