掃出輪廓

依據掃出特徵，您可以選擇下列輪廓之一：
  • 草圖輪廓會藉由沿著 2D 或 3D 草圖路徑移動 2D 輪廓，來產生基材、填料、除料或曲面掃出。
    如果您使用中路徑輪廓，則可以產生雙向掃出。

    您可以從模型直接選擇面、邊線和曲線作為掃出輪廓。 增強的選項支援填料、基材、除料、曲面和組合件除料掃出特徵。

    您可以選擇：
    • 模型幾何中的面。
    • 包含平滑封閉迴圈的單一邊線或參考幾何曲線。
    • 使用 SelectionManager 將邊線或曲線群組選為迴圈。

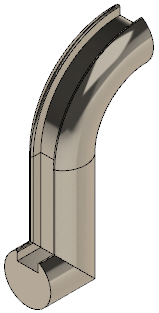

    選擇草圖輪廓的面 使用 SelectionManager 為草圖輪廓選擇邊線 掃出特徵
  • 圓形輪廓會沿著模型中的草圖線、邊線或曲線直接產生實體螺杆或空心軟管，而不必繪製輪廓草圖。
  • 實體輪廓使用工具本體及路徑來產生除料掃出，例如在圓柱本體周圍產生除料。
