組態中的鑽孔大小

在鑽孔規格資料 PropertyManager 中，您可以按一下模型組態並選擇此模型組態 所有模型組態 或指定模型組態。

在設計表格中的欄表頭使用這種語法來控制鑽孔大小：

$HW-SIZE@feature_name

欄表頭不分大小寫。

在表格的儲存格中按一下，然後從清單中選擇鑽孔大小。如果儲存格留為空白，預設的鑽孔大小為該鑽孔類型可用的最小尺寸。

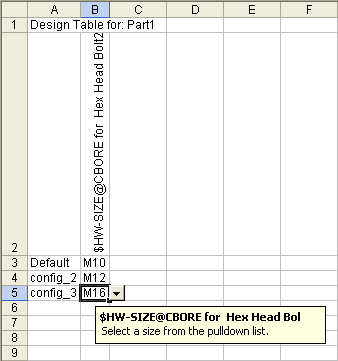

設計表格控制異型孔精靈鑽孔大小的範例：
