對正草圖

在擷取草圖轉換為 3D 零件之後，您可以在產生基材特徵之前對正草圖。第一個所選的草圖將移動與第二個所選的草圖對正。

1. 在草圖中選擇要與另一個草圖對正的直線或點。
2. 按住 Ctrl 並在第二個草圖中選擇第一個草圖要對正的直線或點。
3. 按一下對正草圖 (「2D 到 3D」工具列) 或按一下工具 > 草圖工具 > 對正 > 草圖。

對正草圖的範例
上視及輔助視兩個草圖沒有對正。 當輔助視草圖移動對正時，上視草圖保持固定。

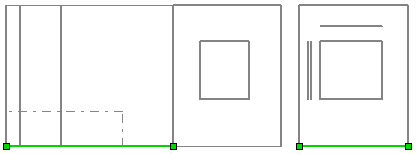

選擇在輔助視草圖中指定的直線，然後按住 Ctrl 並選擇在上視草圖中所指定的直線。
上視草圖 輔助視角草圖
按一下對正草圖 。 輔助視草圖移動來與上視草圖對正。
