為工程圖手動添加零件號球

工程圖的手動零件號球功能可讓您對 SOLIDWORKS Inspection 將零件號球加入工程圖的方式有更多的控制權。

若選擇自動零件號球，軟體會使用指定的排序順序 (順時鐘或逆時鐘)，為工程圖中的所有特性產生零件號球。

如果您選擇手動零件號球，軟體則會：

  • 僅為您識別的特定特性產生零件號球。
  • 根據您的選擇順序為零件號球排序。

若要為工程圖手動產生零件號球：

  1. 按一下新增檢查專案 (SOLIDWORKS Inspection CommandManager)。
  2. 選擇一個專案範本。
  3. 在 產生檢查專案 PropertyManager 的一般設定標籤上，於特性資訊下，針對擷取選擇手動。
  4. 按一下 以驗證專案設定。
  5. 按一下加入特性 (SOLIDWORKS Inspection CommandManager)。
  6. 在圖面中，使用下列其中一項技術來選擇要產生零件號球的特性：

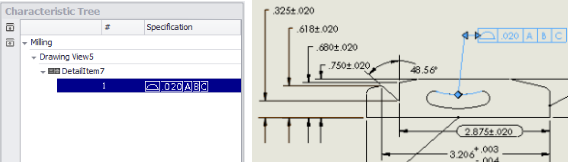

    • 選擇個別的特性。

      特性隨即會根據您選擇的順序加入特性樹狀結構。

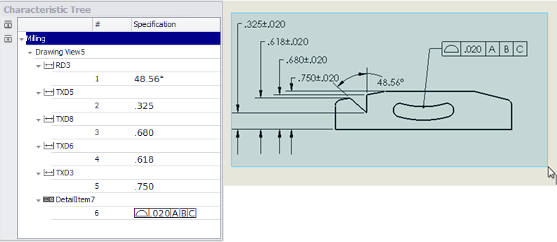

    • 方塊選擇一組特性。

      該方塊中的所有特性都會加入特性樹狀結構。

    若要移除特性，請在圖面中按一下該特性。
    若您想為大部分 (但並非全部) 的特性產生零件號球，您可以方塊選擇整個工程圖，然後移除不想要產生零件號球的特性。
  7. 按一下新增/編輯零件號球 (SOLIDWORKS Inspection CommandManager)。

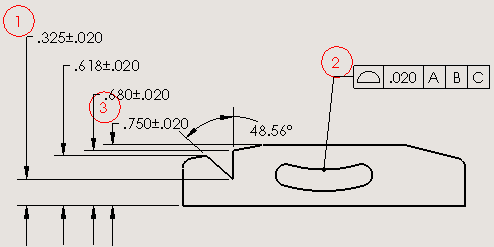

    軟體隨即根據您選擇的順序，為選定的特性產生零件號球。
    如果您在 Inspection「專案設定」中選擇自動零件號球，即不需要執行此步驟。
