「模型」標籤

調色盤的模型標籤提供選項，以選擇和轉換模型及其零件。

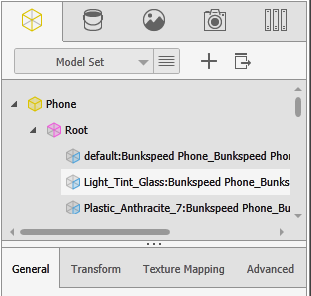

模型樹狀結構

模型樹狀結構靠近調色盤的模型 標籤頂端。 它包含全景中的模型名稱，以及每一模型內的零件。

  • 在模型標籤頂端附近的清單中，選擇包含您在全景中需要的模型之模型集合。
    在模型名稱旁邊按一下 ，來存取控制項以複製 、加入 或重新命名 模型。
    • 模型集合是一個或更多 3D 物件的集合。
    • 不同的模型集合是獨立的，除非數個集合包含相同的模型。
    • 特定的模型集合可以是自訂模型組態的一部份，但不是基本模型組態的一部份。
  • 若要選擇一個模型然後在模型標籤中顯示其參數，請執行下列操作之一：
    • 在模型標籤的模型樹狀結構中，選擇模型。
    • 按一下選擇工具 > 模型 ，然後選擇全景中的模型。
      當您按一下模型標籤，選擇工具會自動變更至模型模式。

    當您選擇一個模型，其輪廓會以黃色顯示。

  • 若要選擇一個零件然後在模型標籤中顯示其參數，請執行下列操作之一：
    • 在模型標籤的模型樹狀結構中，選擇零件。
    • 按一下選擇工具 > 零件 ，然後選擇全景中的零件。

    當您選擇一個零件，其輪廓會以藍色顯示。

  • 當您選擇一個群組，其輪廓會以紫色顯示。

物件參數

選擇一個模型、模型的根目錄，或模型的一個或多個零件，以顯示並修改其參數。 根節點是一組可從模型其他部份移動分開的零件群組 - 藉由相對於轉軸點的移動。

零件具有整個模型沒有的一些參數；反之亦然。 某些參數套用至零件及模型。

模型中的根節點具有和其他群組相同的參數。

參數會分別列在一般、轉換、紋路貼圖及進階子標籤。

下表列出會影響模型、群組及零件的所有參數。

一般
  名稱 顯示所選物件的名稱。

在名稱上輸入即可變更。
  不透明度
  不隱藏 選擇以在 3D 視埠中顯示所選的物件。 清除以在 3D 視埠中隱藏物件。
當物件的零件隱藏時，放射 Shader 不會放射光線至全景中。
  停用 隱藏所選模型或零件。 光源不受影響。

物件在全景中進入休眠狀態，您只能清除停用來重新啟用它。
  淡出 從攝影機的視角隱藏模型，但是讓它留在全景中作為光源。
  原始來源 如果零件是在您開始輸入模型時不同的位置，可讓您重新配置及重新輸入 CAD 模型。
轉換
  轉換 提供兩組參數，一組用於以數字方式平移、旋轉、縮放所選模型或零件；另一組用於轉動它。

使用這些參數以控制平移、旋轉，和縮放：

  • 位置 XYZ。 在 3D 空間中平移所選的項次。
  • 旋轉於 XYZ。 在 3D 空間中旋轉所選的項次。
  • 縮放 XYZ。 在 3D 空間中按照軸縮放所選的項次。
  • 縮放全部。 在 3D 空間中成比例縮放所選的項次。
  • 重設。 將模型和其零件重設為它們的原始座標。
  • 凍結。 將模型置於定位，並將所有轉換值設定為中立。 例如，位置 = 0,0,0；而大小 = 1.0 等等。

使用這些參數以控制轉軸：

  • 轉軸 XYZ。 平移所選項次的轉軸點。
  • 轉軸旋轉。 旋轉所選項次的轉軸點。
  • 重設。 重設轉軸點至其原始的座標。
  位置
  • 抓取至地板。 (已選擇模型。)

    移動物件，使其停在地板上。

  • 中心。 (已選擇模型。)

    將物件移動到 XZ 基準面的中心。
  旋轉 旋轉，圍繞所選軸，將所選的物件旋轉 90º：
  • X+90
  • Y+90
  • Z+90
  Flip 圍繞所選軸 X、Y 或 Z，反轉物件的方位。
  比例（Scale） 自動調整大小，(已選擇模型。)

調整物件至最適合環境的大小，然後找到世界原點上的物件。
  轉軸 轉軸中心、
  • 模型、群組，或零件：

    將所選模型、群組、或零件的轉軸點移動至邊界方塊的中心。

  • 環境

    將所選項次的轉軸點移動到環境的中心。
紋路貼圖
  模式 選項視所選模式而定 -
  • UV
  • 方塊
  • 平面
  • 球形
  • 放射狀
  • 圓柱形
  • 遠近透視
零件/法線控制。 (僅在已選擇零件時可供使用。)

此區段中的選項可讓您在所選零件上編輯及重新計算法線向量。

此程序通常會解出在 SketchUp 檔案和品質較低資料中常見的反轉法線，和構成不佳的法線。
  • 重新計算法線。 重新計算並最佳化整個零件的網格，並銷毀及重新產生過程中的所有法線。

    選擇下列其中一種模式：

    • 小平面。 以多邊形之間的硬邊線來重新計算法線。 設定角度來選擇所要維持的邊線銳利度。
    • 平滑。 以多邊形之間的混合接合重新計算法線，產生較柔和的表面描述。
    重新計算法線會銷毀紋路座標，移除已輸入的任何自訂紋路貼圖。 如果您選擇外觀標籤紋路區段中的 UV 模式，可看到此貼圖。
  • 修復法線。 嘗試修復現有的法線而不修改原始的頂點。

    當您選取修復法線時，小平面與平滑模式沒有任何影響。 結果永遠是平滑。

    紋路座標不受影響。

  • 選擇要分割的零件

    讓您從零件擷取個別的表面，獲得外觀指派或動畫的較大彈性。

進階
  角落半徑 將視覺圓角或半徑加入具有硬邊線的零件，以便視覺化。 邊線產生更真實的強光效果，而不需要模型建構的半徑。
  相互對稱 跨過指定的軸，鏡射所選的物件。 這對於對稱的物件很有用，因為您可以輸入一半的物件 (三角形數字的一半)，然後將它們的對稱資料建立副本。
  零件/法線控制 (僅在已選擇零件時可供使用。)

此區段中的選項可讓您在所選零件上編輯及重新計算法線向量。

此程序通常會解出在 SketchUp 檔案和品質較低資料中常見的反轉法線，和構成不佳的法線。
  • 重新計算法線。 重新計算並最佳化整個零件的網格，並銷毀及重新產生過程中的所有法線。

    選擇下列其中一種模式：

    • 小平面。 以多邊形之間的硬邊線來重新計算法線。 設定角度來選擇所要維持的邊線銳利度。
    • 平滑。 以多邊形之間的混合接合重新計算法線，產生較柔和的表面描述。
    重新計算法線會銷毀紋路座標，移除已輸入的任何自訂紋路貼圖。 如果您選擇外觀標籤紋路區段中的 UV 模式，可看到此貼圖。
  • 修復法線。 嘗試修復現有的法線而不修改原始的頂點。

    當您選取修復法線時，小平面與平滑模式沒有任何影響。 結果永遠是平滑。

    紋路座標不受影響。

  • 選擇要分割的零件

    讓您從零件擷取個別的表面，獲得外觀指派或動畫的較大彈性。

  車輛設定 (已選擇根目錄或零件。)
這些參數協助您使輸入的車輛可供駕駛：
  • 車輛方向。 從清單中選擇車輛的正面所朝向的方向 (一個軸)。
  • 從所選零件產生車輪。 選擇車輛車輪中的所有旋轉零件之後，請按一下這個選項，使駕駛時車輪會自轉和旋轉。
    卡鉗不會旋轉；請不要選取。
  • 從所選零件產生卡鉗。 選取車輛制動器卡鉗中的所有零件之後，按一下這個選項，使您在旋轉它們時，卡鉗會隨著車輪旋轉。
  預覽選項
只有視埠模式設定為預覽，而且已選擇模型時，這些設定才會生效。

SOLIDWORKS Visualize Professional 和 SOLIDWORKS Visualize Standard 中提供下列選項：

  • 啟用地板陰影。 顯示/隱藏從 HDR 環境影像中即時產生的地板陰影。 您可以使用調色盤全景 標籤中的陰影強度，來控制陰影的強度。
  • 顯示線架構。 顯示/隱藏所選零件或模型中鋪嵌紋路的多邊形。 線架構是一種塗彩的方法，線網格代表基礎模型的基本輪廓。 此模式可幫助您查看疊加幾何所隱藏的面及表面。

只有 SOLIDWORKS Visualize Professional 中提供下列選項：

  • 反射其他模型。 所選模型反射全景中的其他模型，對於效能有一些影響。
  • 反射在其他模型。 所選模型會反射在全景中的所有其他模型中。 此選項用於輔助反射其他模型選項。
  • 顯示狀態。 控制所選零件網格一側 (前或後) 的方向性移除 (從影像計算選擇性移除)。
    移除的方式取決於如何在零件中對齊法線。
    • 全部。 沒有移除任何項目。
    • 順時針。 通常移除網格的背面。
    • 逆時針。 通常移除網格的前面。
  跟隨 (已選擇模型。)

使攝影機跟隨您在功能表中選擇的模型。
  相互對稱 跨過指定的軸，鏡射所選的物件。 這對於對稱的物件很有用，因為您可以輸入一半的物件 (三角形數字的一半)，然後將它們的對稱資料建立副本。

僅限在 SOLIDWORKS Visualize Professional 中使用

烘焙光源

(已選擇根目錄或零件。)

在預覽影像計算模式中，您仍可以看到大部份物件的高品質光源的都是透過烘焙方式加入的。

使用烘焙光源：

  1. 按一下選擇工具 > 零件 。
  2. 選擇要實際亮起的零件。
  3. 按一下頂點或紋路光源，將射線追蹤光源烘培至所選零件中：
    • 啟用烘焙光源。 顯示/隱藏烘焙光源而不從所選零件中移除。
    • 頂點。 計算周圍吸收，並將結果套用至所選零件中的每個頂點。 這種技術適用於高多邊形模型。 選項：
      • 準確。 使用來自於 HDR 環境影像的光源色彩、強度及方向，以獲得準確的結果。
      • 約計。 依據全景中其他零件和物件的吸收來計算烘焙光源。
    • 紋路。 計算周圍吸收，並將結果套用至紋路，然後貼圖到所選零件上。 這種技術只適用於簡單的幾何。 選項：
      • 標準/高。 標準產生 256x256 像素解析度的烘焙紋路。 高產生 1024x1024 的烘焙紋路。
      • 準確/約計。 準確會使用更加精確，但較慢的演算法。 約計會使用較快，但較不精確的演算法。
    • 約計陰影強度。 如果您選擇約計，會控制所產生陰影的強度。
    • 移除烘焙光源。 從所選零件中移除烘焙光源。
鋪嵌紋路

(只有當您選擇從需要鋪嵌紋路的幾何中輸入的模型中零件時，才能使用。)

讓您將所選零件重新鋪嵌紋路。

選擇要重新鋪嵌紋路的零件，設定鋪嵌紋路值，然後按一下重新鋪嵌紋路。

如果您選擇從事先鋪嵌紋路的幾何所輸入模型中的零件，例如 .obj，則鋪嵌紋路無法使用。

在原始的模型 (輸入前) 不再位於 SOLIDWORKS Visualize 專案檔案的相同相對位置時，若要將零件重新鋪嵌紋路，請使用原始來源選項來重新定位和重新輸入模型。

任何基於 NURBS 的原始 CAD 檔案都可以重新鋪嵌紋路。 多邊形 CAD 檔案無法重新鋪嵌紋路。 支援鋪嵌紋路的副檔名：
.sat .CATPart .par
.sab .iam .asm
.asat .x_t .psm
.asab .xmt_txt .stp
.model .x_b .step
.exp .xmt_bin .wire
.session .prt .Iges 或 .igs
