產生榫頭與榫孔

若要產生榫頭與榫孔：

  1. 開啟 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\tab_and_slot.sldprt。
  2. 按一下榫頭與榫孔 (鈑金工具列) 或插入 > 鈑金 > 榫頭與榫孔。
  3. 在 PropertyManager 中：
    1. 在間距下選擇同等間距，然後將副本數 選擇為 7。
    2. 在榫頭下，將長度 設定為 5mm，高度 設定為給定深度，並將榫頭高度值設定為 5mm。

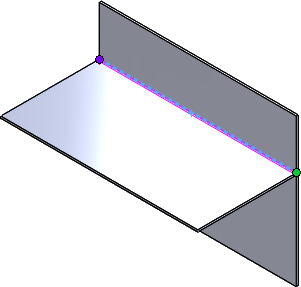

  4. 在圖面中：
    1. 為榫頭邊線 選擇所示的邊線。

    2. 為榫孔面 選擇所示的背面。
  5. 按一下 。
