產生垂直除料

利用垂直除料工具，您可以正規化鈑金模型中的所有非垂直側壁。

垂直除料工具會套用垂直除料特徵，其與移除材料的工具無關。 您可以選擇數個面來定義垂直鈑金側壁 (非頂面或底面)。

雖然您可以使用垂直除料選項來產生伸長除料，但此選項僅限於個別伸長除料特徵。

若要產生垂直除料：

  1. 開啟 system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\normal_cut.sldprt。

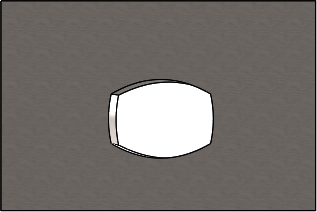

    零件具有含非垂直側壁的疊層拉伸除料。

  2. 按一下垂直除料 (「鈑金」工具列) 或插入 > 鈑金 > 垂直除料。
  3. 在 PropertyManager 的垂直除料面 下，選擇自動傳遞衍生。

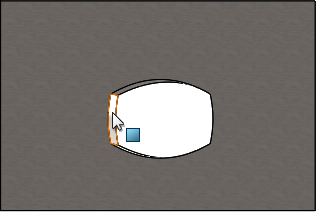

  4. 在圖面中，選擇除料的面。

    軟體會選擇除料的所有面。
  5. 在 PropertyManager 的垂直除料參數下，選擇範圍。
    設定範圍後，即會根據頂面及底面處的輪廓來剪下最大量的幾何。
  6. 按一下 。

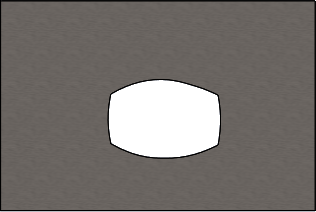

    除料的面會垂直於零件的頂面及底面。
