Vazby šířky

Vazba šířky omezuje jazýček mezi dvěma rovinnými plochami.

Odkazy šířky mohou zahrnovat:

• dvě rovnoběžné rovinné plochy,
• dvě nerovnoběžné rovinné plochy (s úkosem nebo bez něj).

Mezi odkazy záložek patří:

• dvě rovnoběžné rovinné plochy,
• dvě nerovnoběžné rovinné plochy (s úkosem nebo bez něj).
• jedna válcová plocha nebo osa.

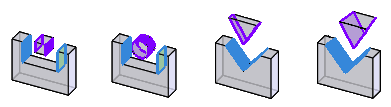

Příklady:

Postup přidání vazby šířky:

1. Klepněte na ikonu Vazba (panel nástrojů Sestava) nebo na nabídku Vložit > Vazba.
2. Pod položkou Upřesňující vazby klepněte na Šířka .
3. Pod položkou Výběry vazeb:
   1. Vyberte dvě rovinné plochy pro Výběr šířky prvního dílu.
   2. Vyberte dvě rovinné plochy nebo jednu válcovou plochu či osu pro Výběr šířky druhého dílu.
4. V části Upřesňující vazby vyberte jedno z následujících omezení:

   Volba	Popis
   Střed	Vazba šířky vycentruje jazýček s šířkou drážky.
   Volné	Součásti se mohou volně pohybovat v rámci limitů vybraných ploch nebo rovin vzhledem k součástem.
   Kóta	Nastaví vzdálenost nebo úhlovou kótu od jedné sady výběru k nejbližší protilehlé sadě výběru rovin nebo ploch.
   Procent	Nastaví vzdálenost nebo úhlovou kótu s procentuální hodnotou od jedné sady výběru ke středu protilehlé sady výběru.

5. Klepněte na .
   Součásti se zarovnají tak, že jazýček bude uprostřed mezi plochami drážky. Jezdec se může posouvat podél střední plochy drážky a otáčet kolem osy, která je kolmá ke střední ploše. Vazba šířky zabraňuje tomu, aby se jezdec posouval či otáčel ze strany na stranu.
